Set di montaggio per tegole fotovoltaiche Nuasol - 2 modulo

99,90 €

*22% IVA inclusa, consegna gratuita

|
Tempi di consegna 5-7 giorni lavorativi
IN MAGAZZINO
SKU
4252023114660
Product Image 1

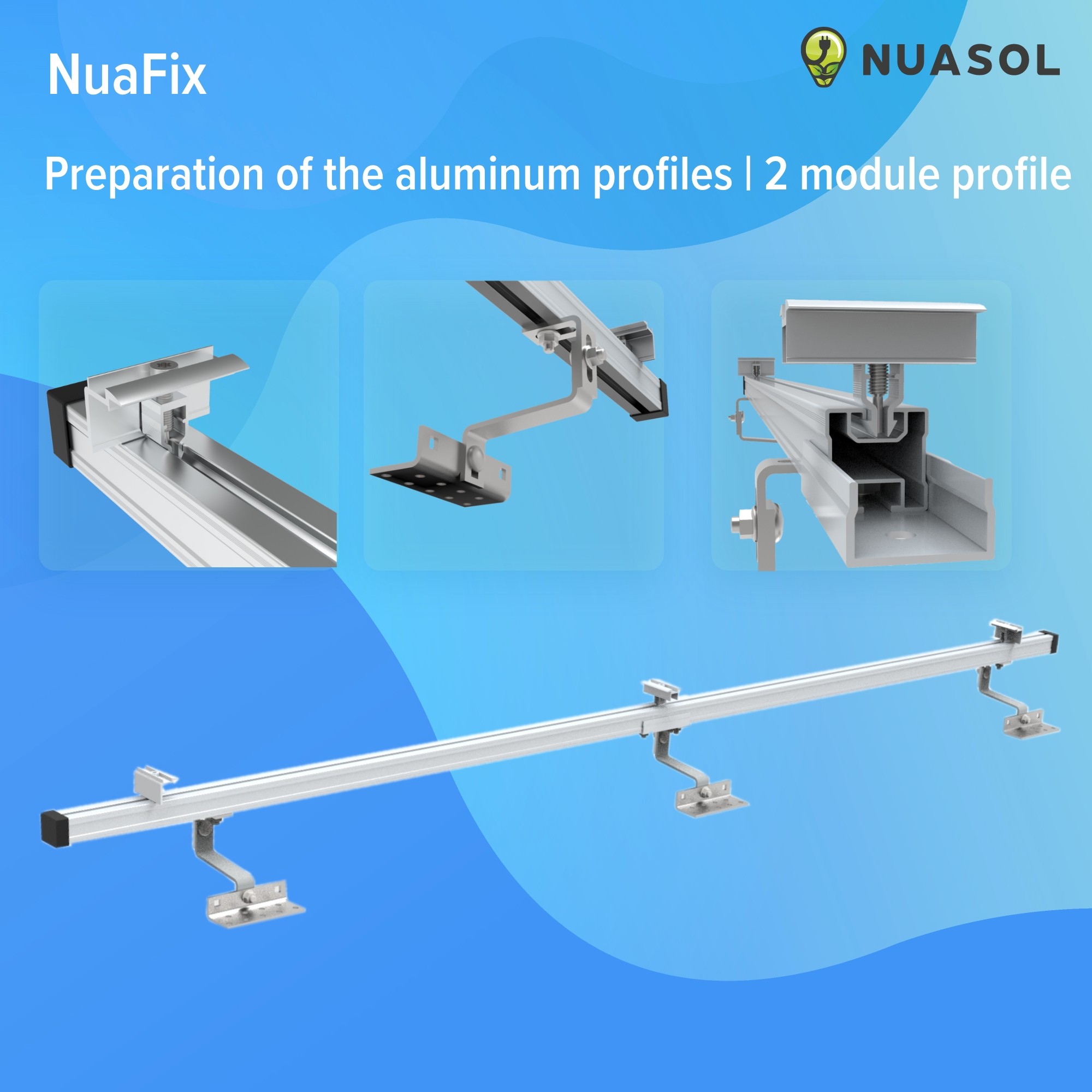

Preparazione
1: Fissare i ganci per tetto sotto il profilo 2: Fissare le clip di chiusura alle estremità 3: Posizionare i tappi di chiusura

Product Image 2

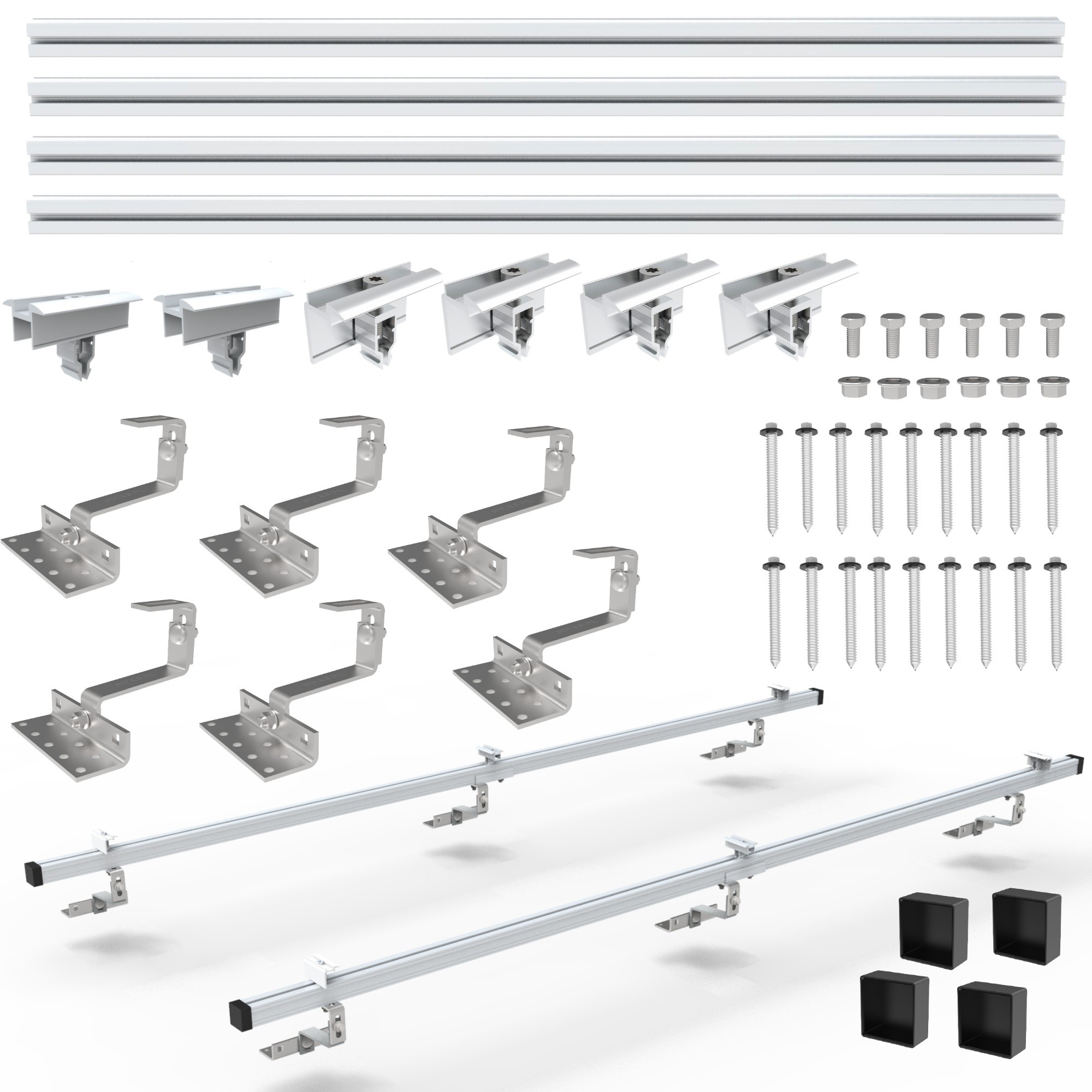

Tutto incluso!

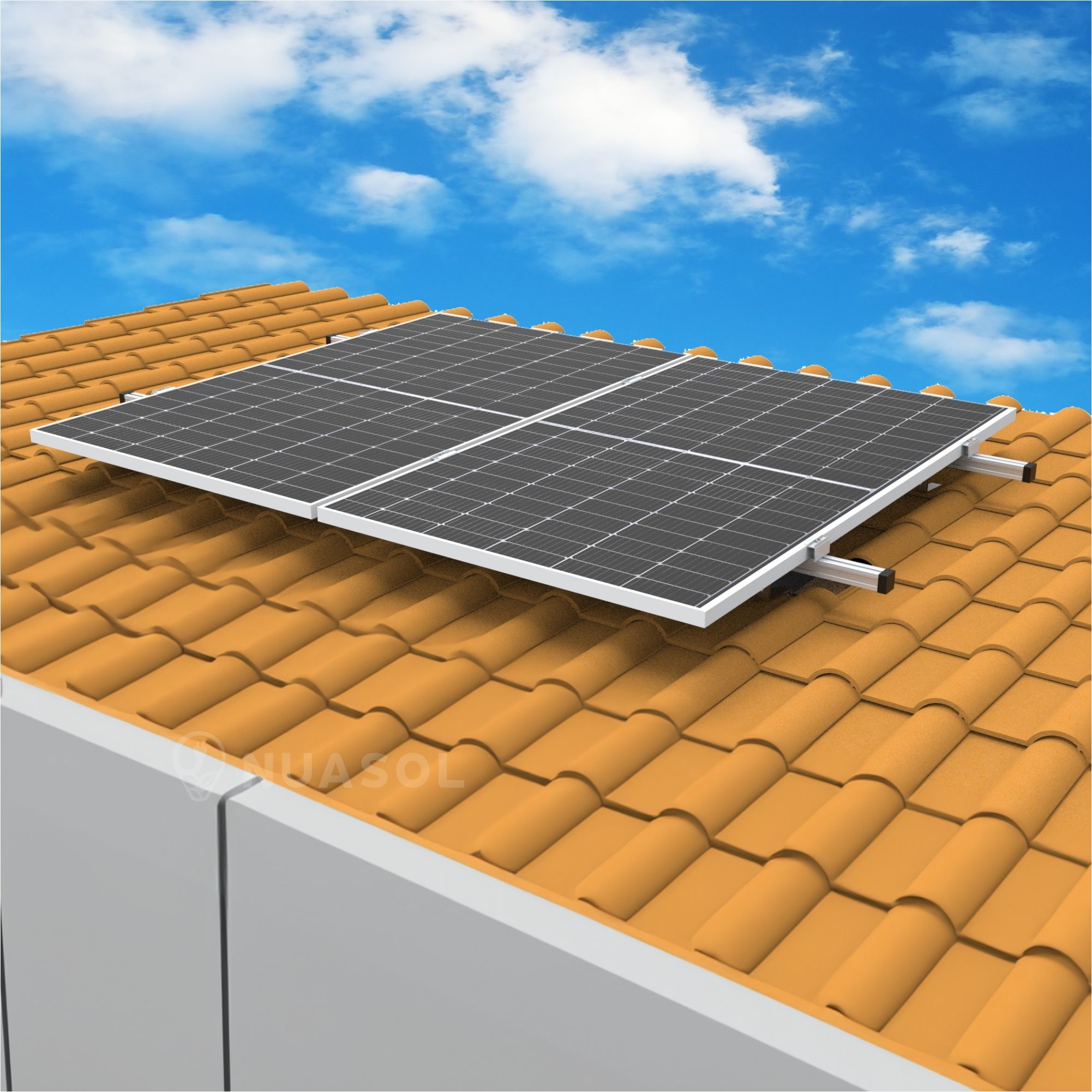

Questo set completo di montaggio sul tetto per moduli solari contiene tutti i componenti necessari per montare un modulo solare sul tetto della vostra casa.

Product Image 3

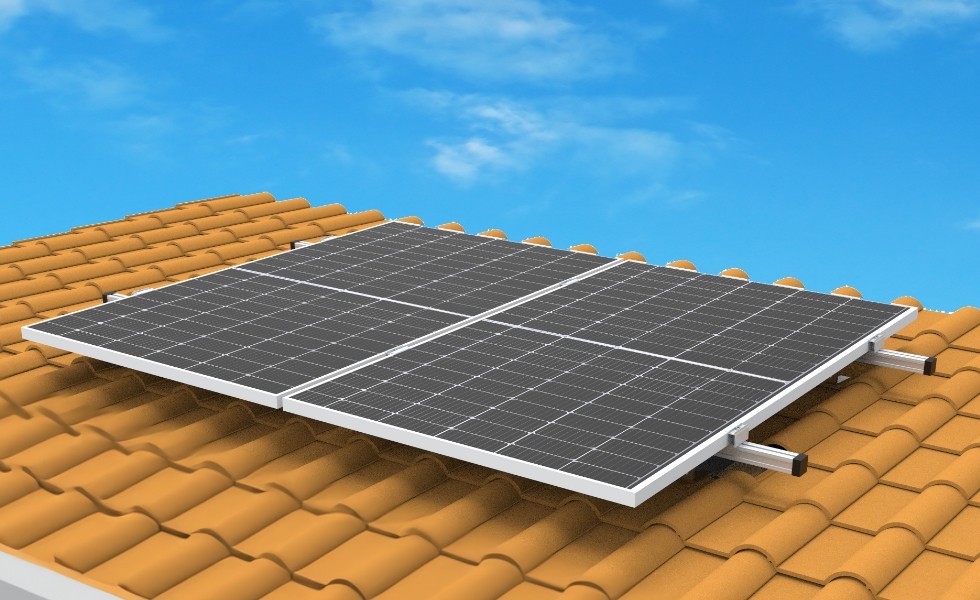

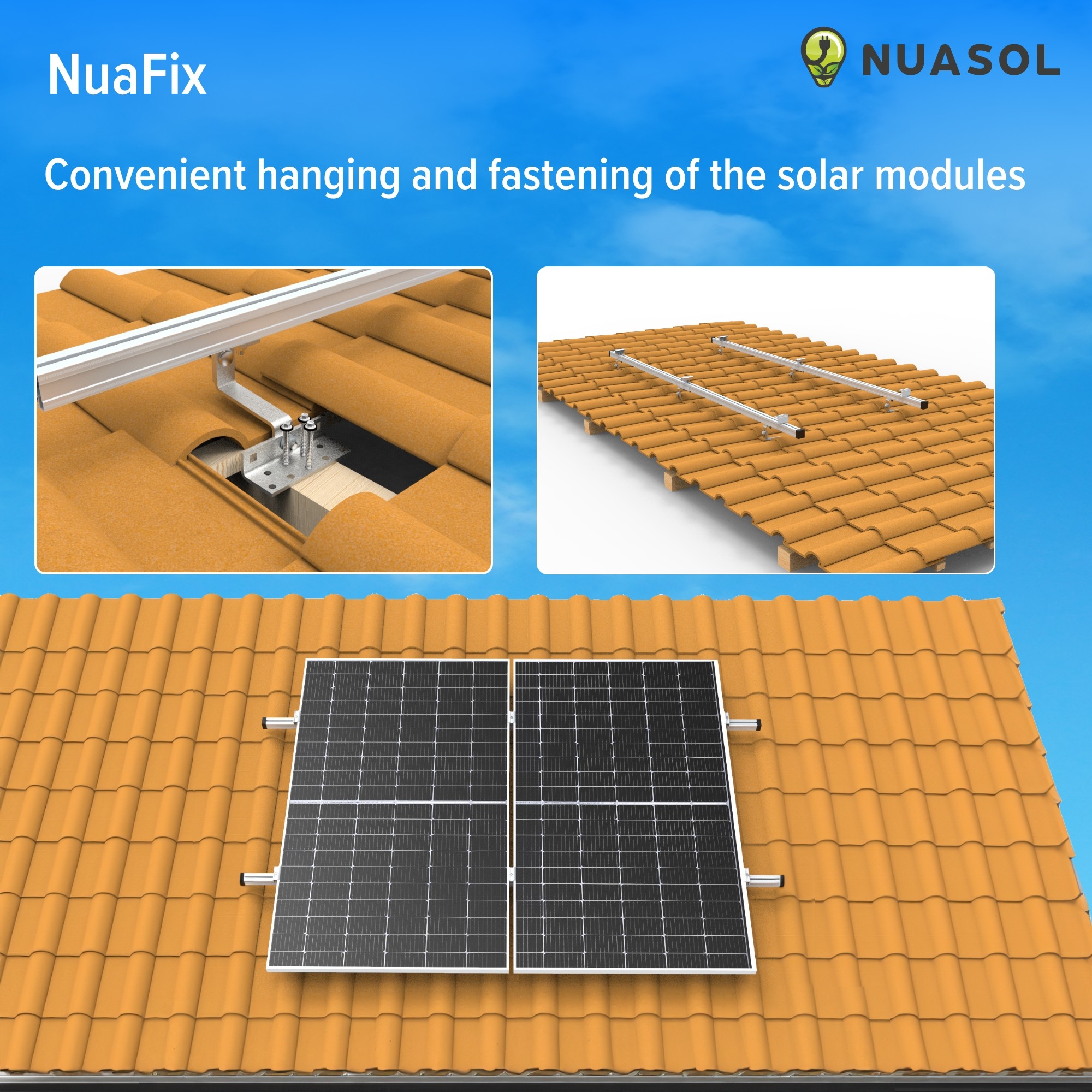

Installazione semplice
1: Preparare i profili 2: Sollevare le tegole 3: Avvitare i ganci per tetto 3: Agganciare i moduli solari 4: Serrare i morsetti terminali.
Adatto per moduli solari con un'altezza di 35 mm!

Product Image 4

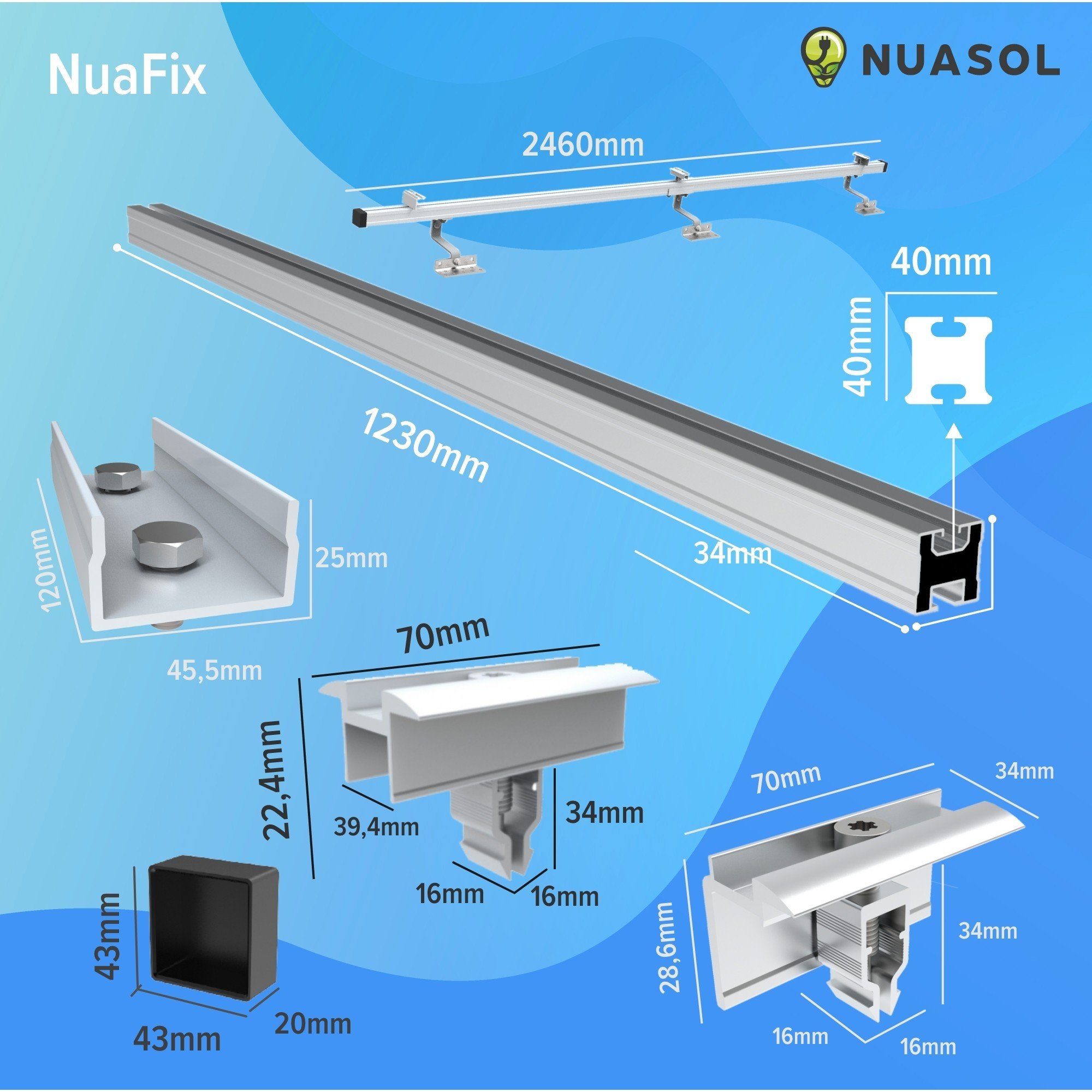

Dettagli
  • Dimensioni profilo: 1230 x 40 x 40 mm lunghezza totale 2460 mm
  • Dimensioni raccordo: 120 x 45,5 x 25 mm
  • Dimensioni morsetto terminale: 70 x 34 x 28,6 mm
  • Dimensioni tappo terminale: 43 x 20 x 43 mm

Product Image 5

Set di viti
È sufficiente fissare i ganci per tetto con le 18 viti per legno in acciaio inox sotto le tegole. Il modulo solare viene fissato al profilo di alluminio con i morsetti.

Product Image 6

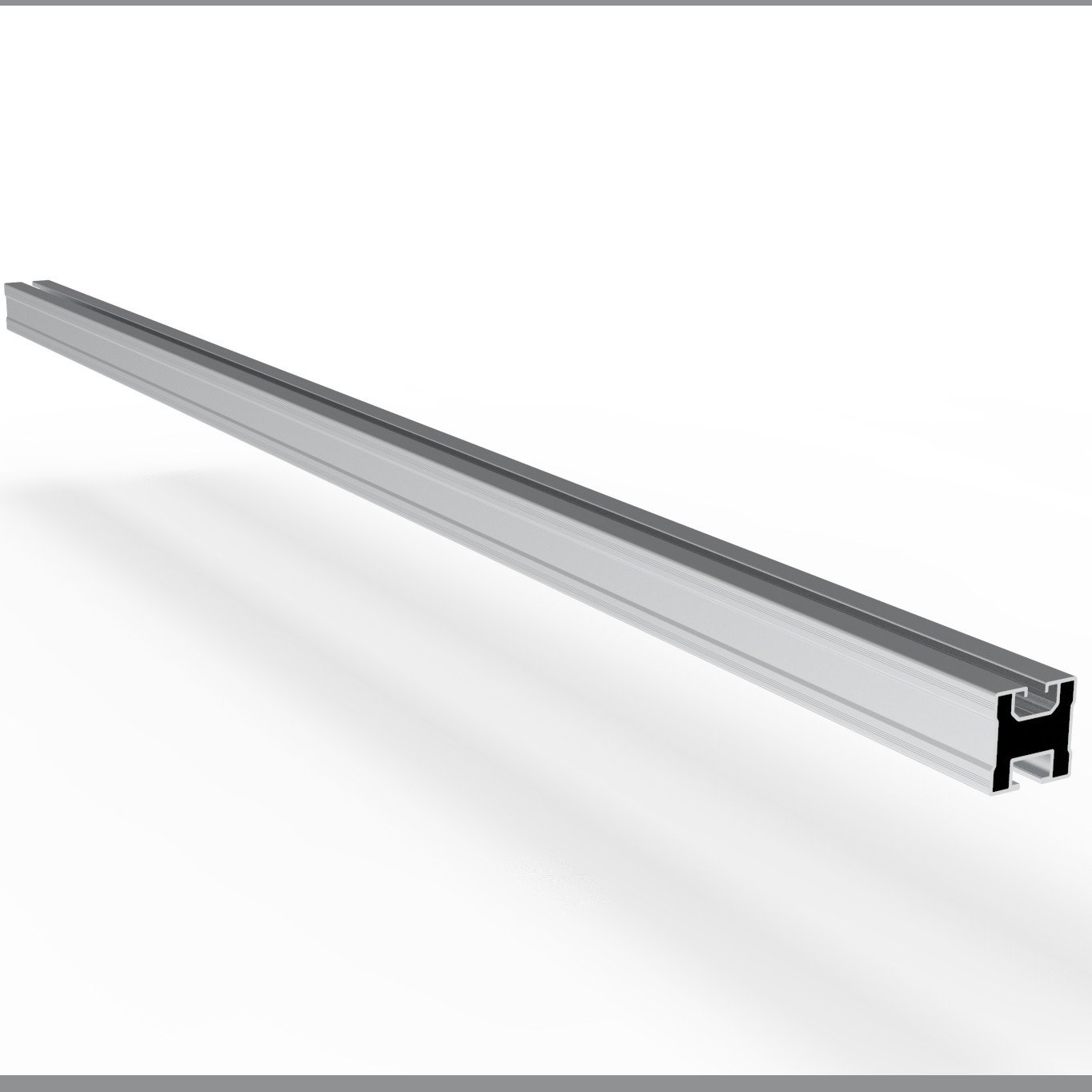

Profilo in alluminio
Il profilo in alluminio, realizzato in AL5005-T5 di alta qualità, convince per la sua resistenza agli agenti atmosferici e offre spazio per pannelli solari con una larghezza massima di 1230 mm.

Product Image 7

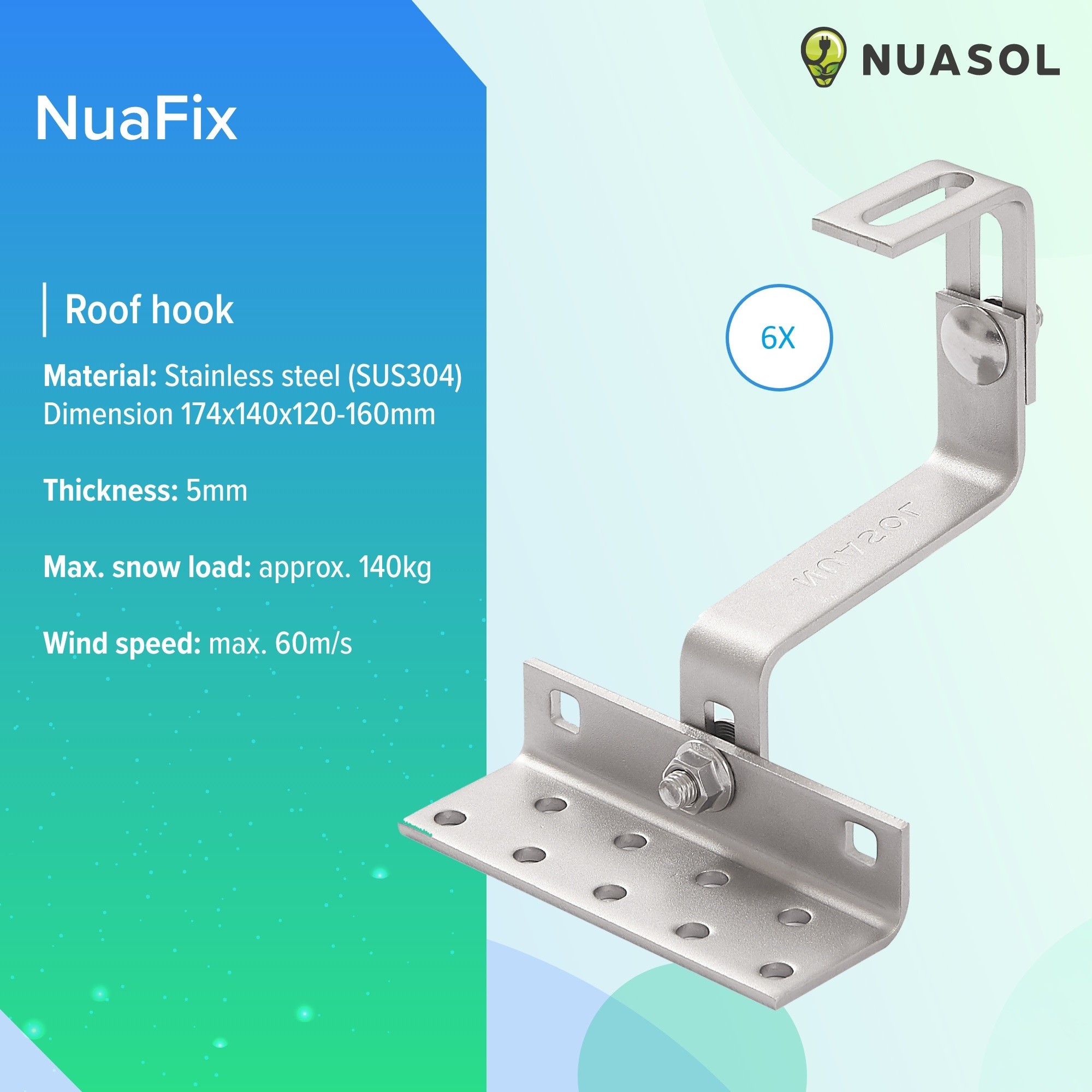

Ganci per tetto
Le nostre staffe a Z in acciaio inox, resistenti alle intemperie, sono completamente preassemblate. I nostri ganci per tetti speciali sono adatti per la rimozione di guide in alluminio, guide profilate, guide di fissaggio e per sostenere moduli fotovoltaici o sistemi solari.

Product Image 8

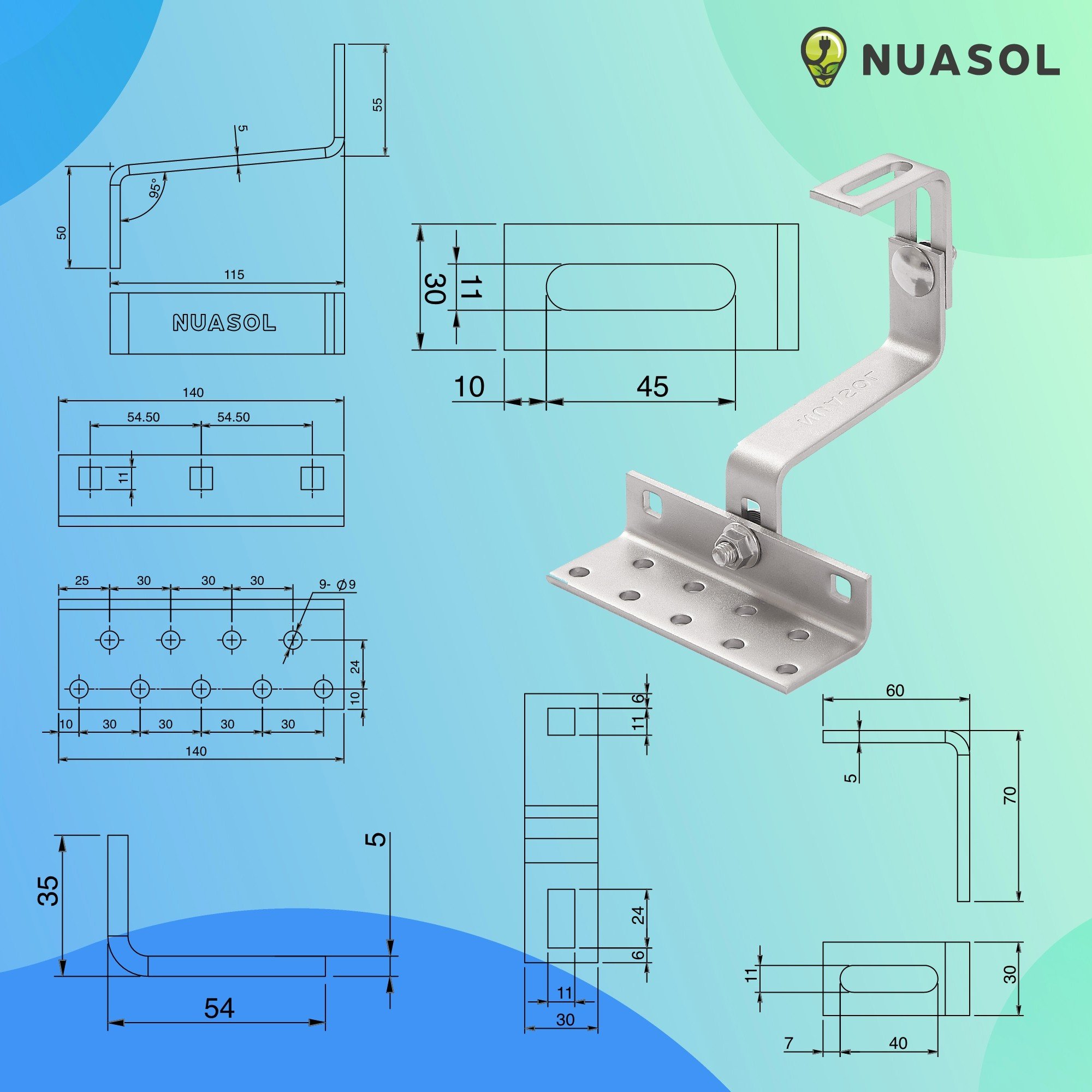

Ganci per tetto NuaFix in dettaglio
  • Materiale: acciaio inox (SUS 304) | Gancio in acciaio piatto: 60 x 30 x 5 mm
  • Lunghezza interna del gancio: 115 mm | Dimensioni della piastra di base: 140 x 54 x 5 mm
  • Fori di montaggio: 9 x 9 mm sfalsati | Regolazione in altezza della piastra di base: 44-47 mm
  • Regolazione in altezza del gancio piatto in acciaio: 60-92 mm | Misura dei fori: 45 x 11 mm
  • Regolabile in altezza: 120-160 mm Dimensioni d'ingombro: 174 x 140 x 120-160 mm | Vite di fissaggio: M10x25 A2 in acciaio inox

SKU
4252023114660
Dimensioni della piastra di base
140 x 54 x 5 mm

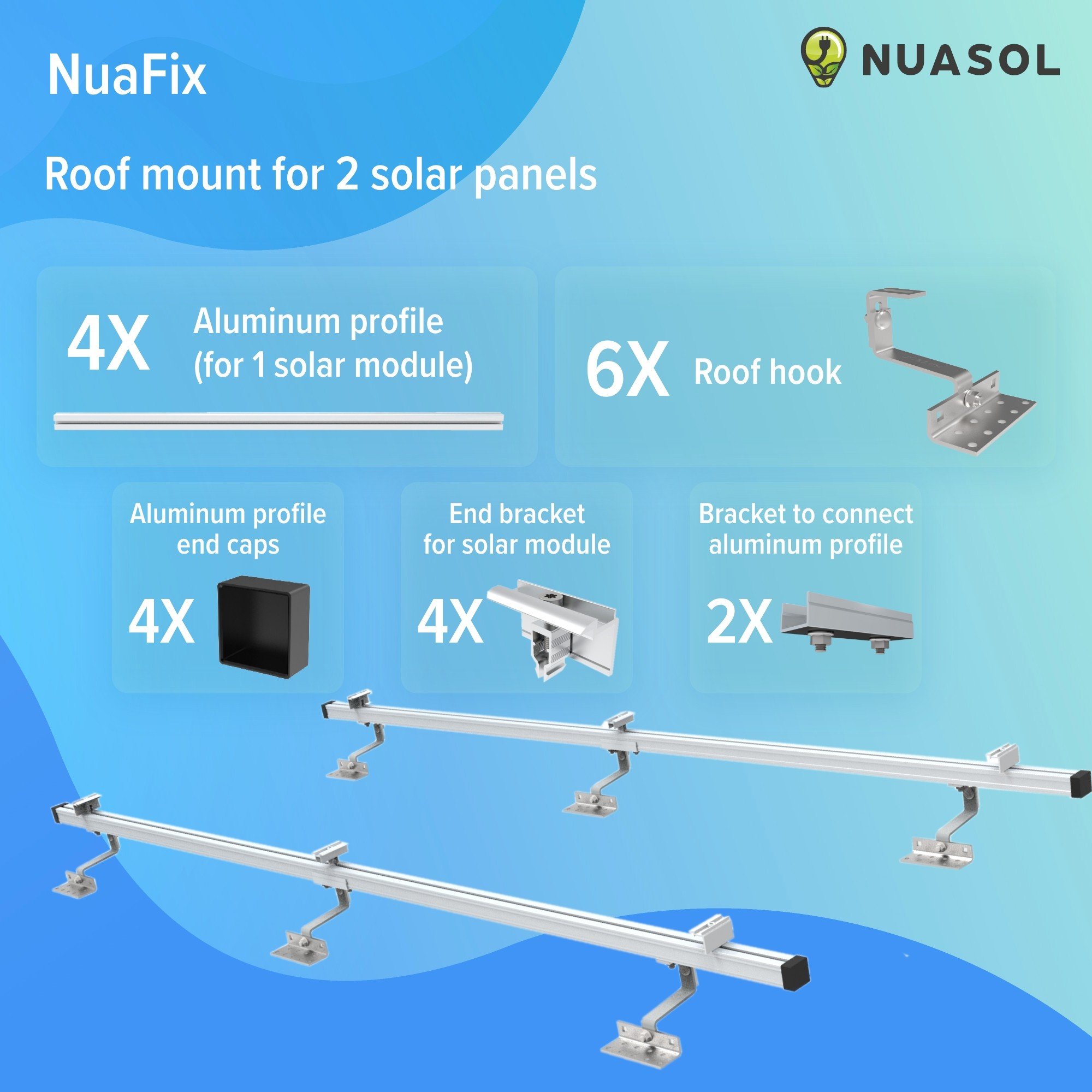

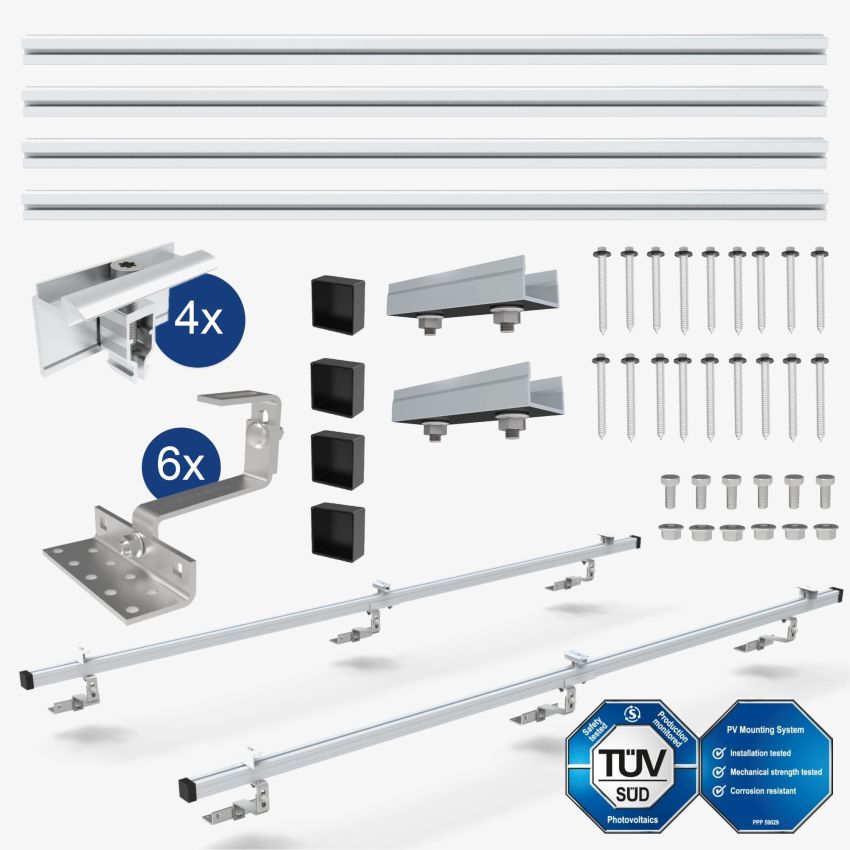

Ambito di consegna
  • 4x guida di montaggio 1230 mm
  • 2x connettore per guida 40x40
  • 2x morsetto intermedio
  • 4x morsetto finale
  • 6 viti a testa esagonale
  • 6x dado flangiato
  • Gancio per tetto regolabile 6x (6x base a L; 6x parte a Z; 6x giunto a L; 12x vite di supporto M10x25; 12xdado flangiato M10)
  • 4x tappo per binario
  • 18x viti per legno
Fori di montaggio
Offset 9 x 9 mm
Gancio in acciaio piatto
60 x 30 x 5 mm
Gancio in acciaio piatto regolabile in altezza
60-92 mm
Piastra di base regolabile in altezza
44-47 mm
NONE

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Marchio
NuaSol
Designazione del modello
NS-HE-ZDM2
Numero di pacchetti
1
Substrati adatti
Tetto in tegole
Dimensioni profilo in alluminio
1230 x 40 x 40 mm Lunghezza totale 2460 mm
Dimensioni profilo morsetto terminale
70 x 34 x 28,6 mm
Dimensioni profilo morsetto centrale
70 x 39,4 x 22x4 mm
Dimensioni profilo connettore
120 x 45,5 x 25 mm
Dimensioni profilo tappo terminale
43 x 20 x 43 mm
Famiglia di prodotti
Roof Mounting Kit
