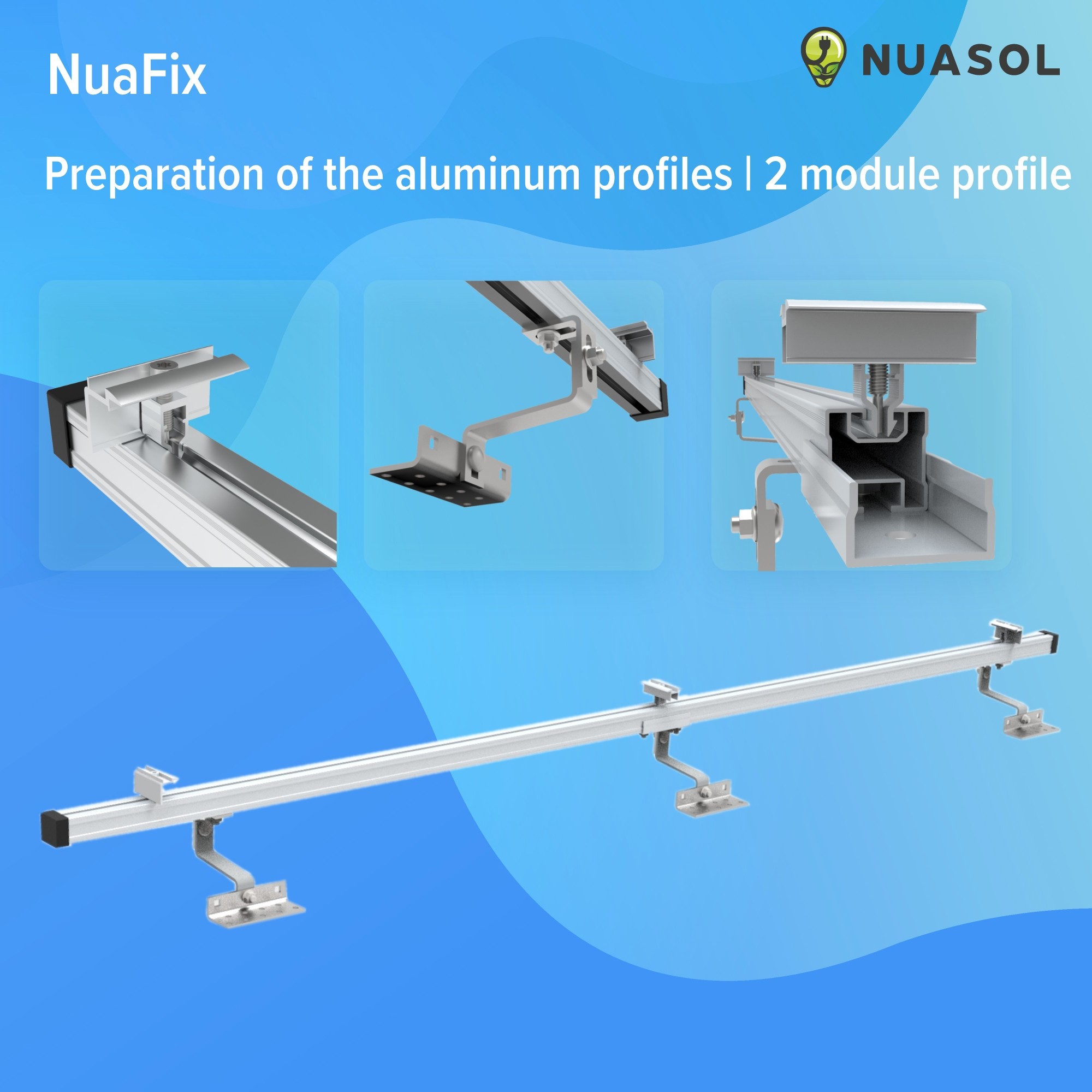

Preparazione
1: Collegare i profili in alluminio 2: Fissare i ganci per tetto sotto il profilo 3: Spingere la clip centrale in alto fino al centro 4: Fissare le clip finali alle estremità 5: Posizionare i tappi terminali
Tutto incluso!

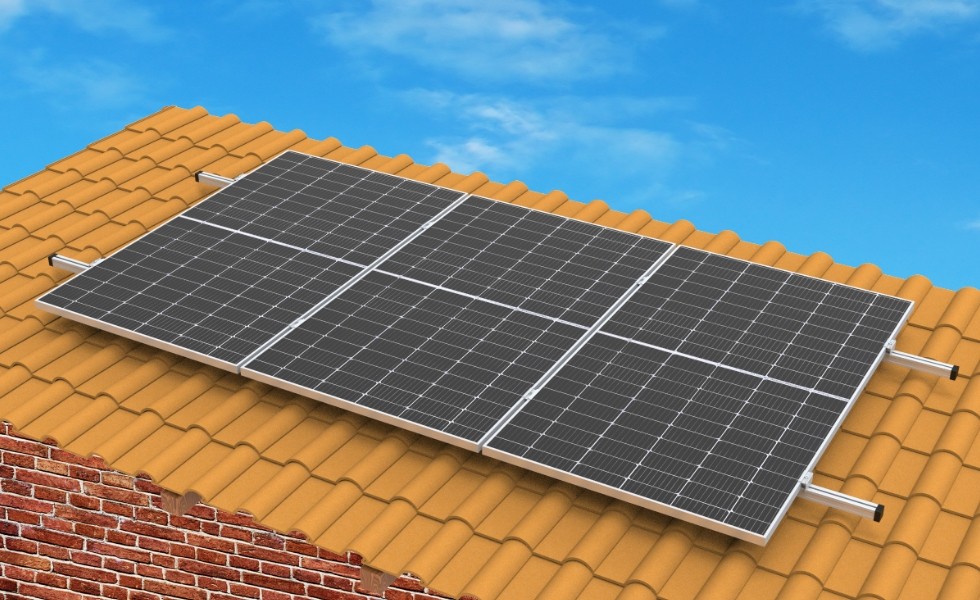

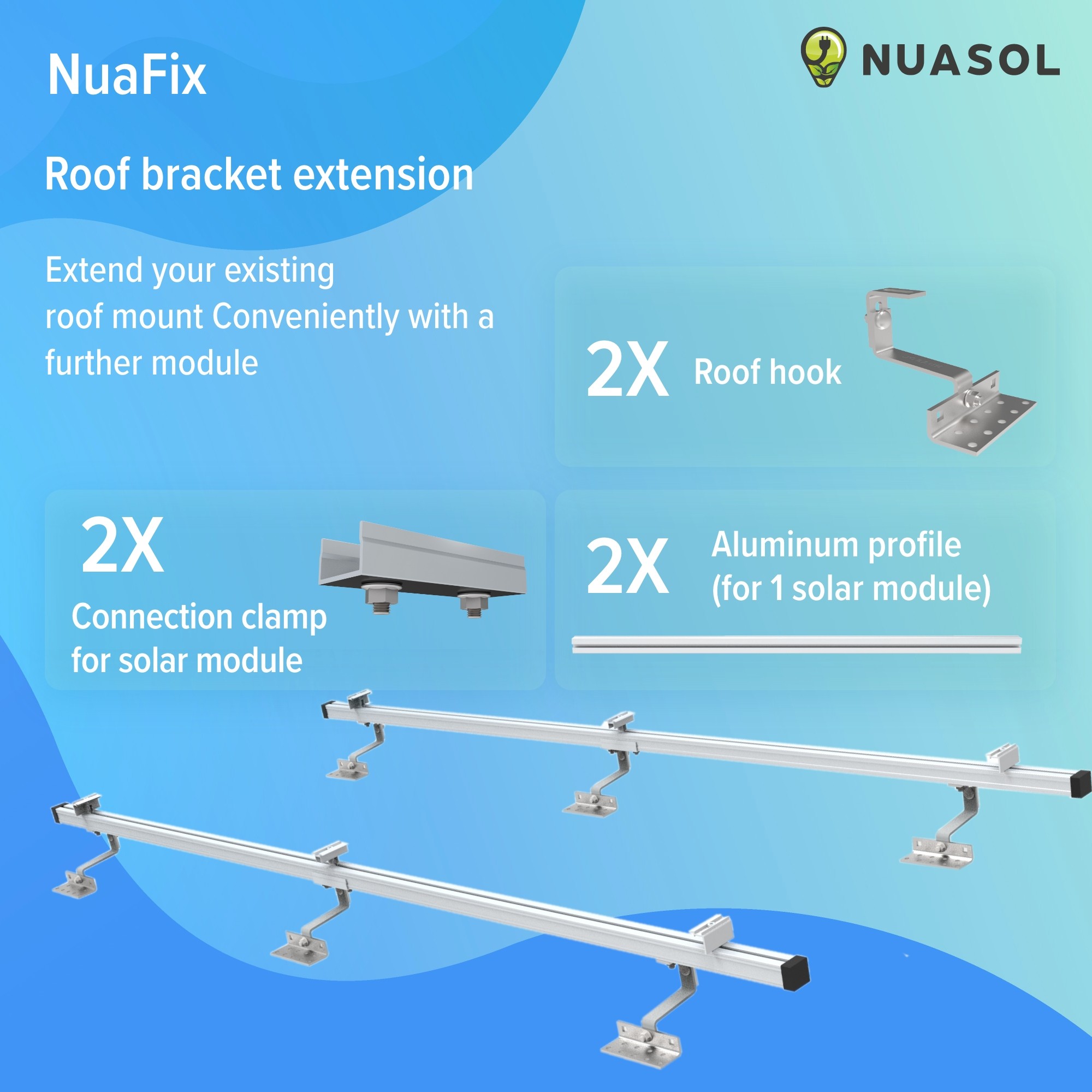

L'estensione del set di staffe da tetto consente di aggiungere un altro modulo solare al profilo in alluminio per risparmiare spazio.
Installazione semplice

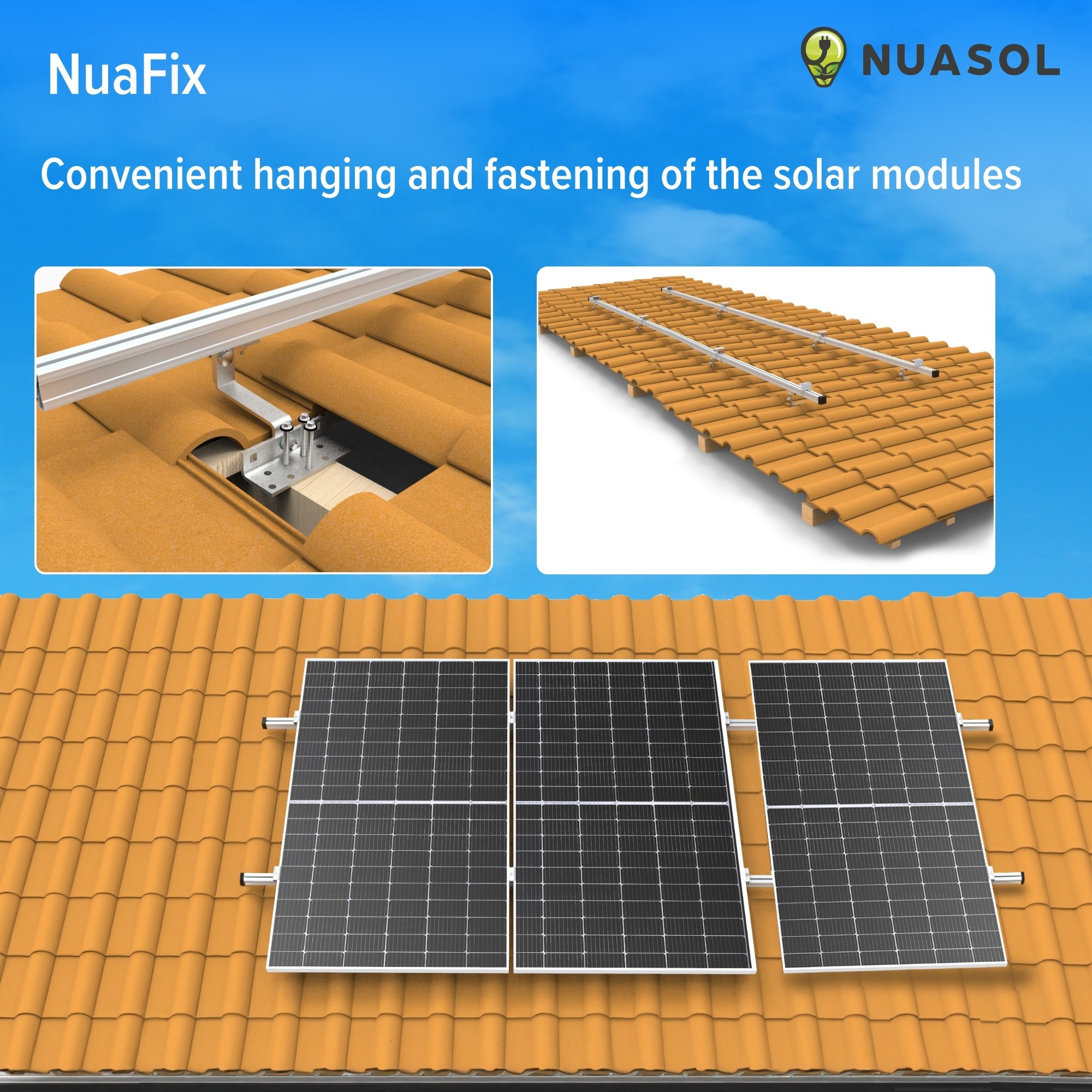

1: Preparare i profili 2: Sollevare le tegole 3: Avvitare i ganci per tetto 3: Agganciare i moduli solari 4: Serrare i morsetti centrali e finali.
Adatto per moduli solari con un'altezza di 35 mm!
Dettagli

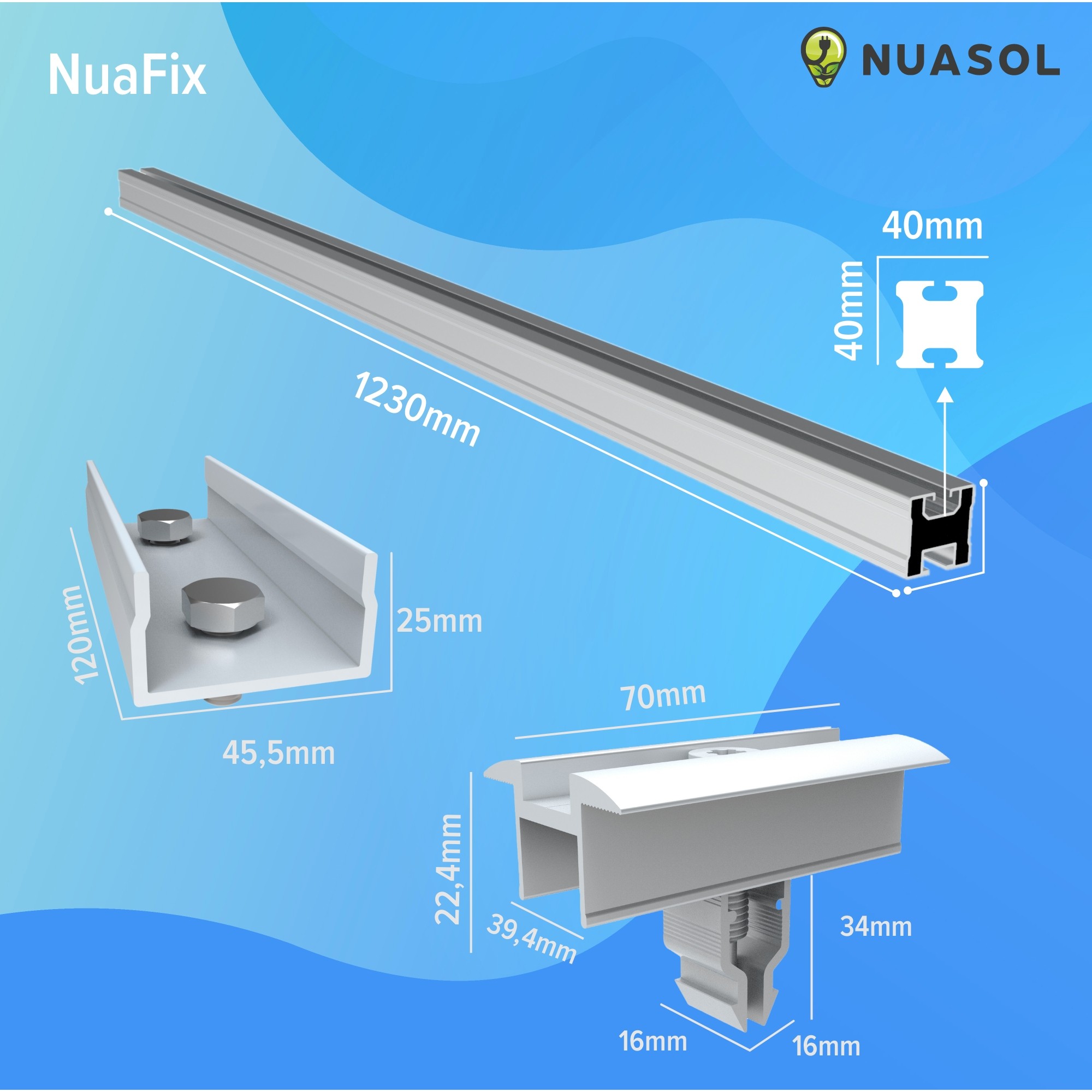

- Dimensioni profilo singolo: 1230 x 40 x 40 mm
- Collegamento: 120 x 45,5 x 25 mm
- Dimensioni morsetto centrale: 70 x 39,4 x 22,4 mm
Set di viti
È sufficiente fissare i ganci per tetto con le viti per legno in acciaio inox sotto le tegole. Il modulo solare viene fissato al profilo di alluminio con i morsetti.

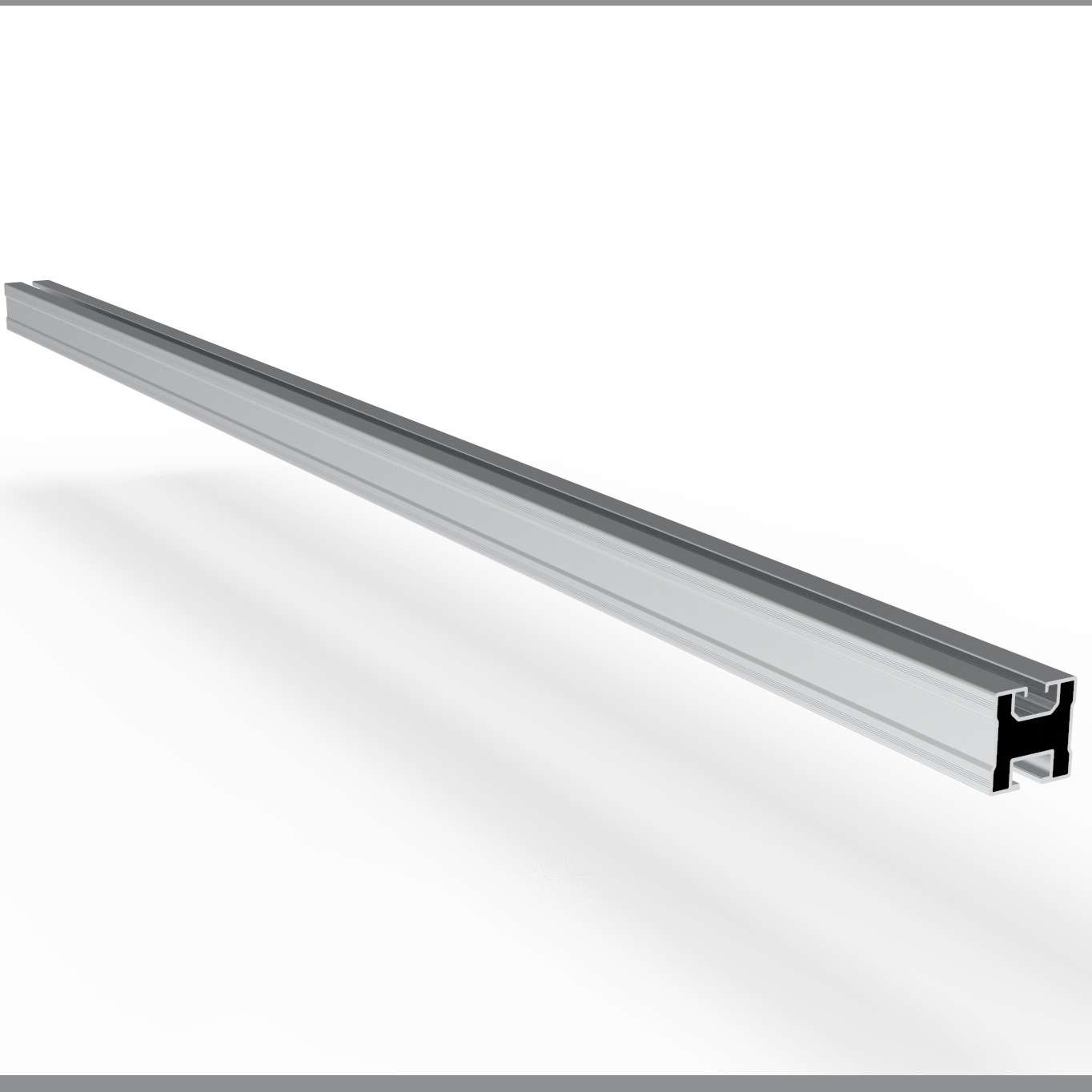

Profilo in alluminio
Il profilo in alluminio, realizzato in AL5005-T5 di alta qualità, convince per la sua resistenza agli agenti atmosferici e offre spazio per pannelli solari con una larghezza massima di 1230 mm.
Ganci per tetto
Le nostre staffe a Z in acciaio inox, resistenti alle intemperie, sono completamente preassemblate. I nostri ganci per tetti speciali sono adatti per la rimozione di guide in alluminio, guide profilate, guide di fissaggio e per sostenere moduli fotovoltaici o sistemi solari.

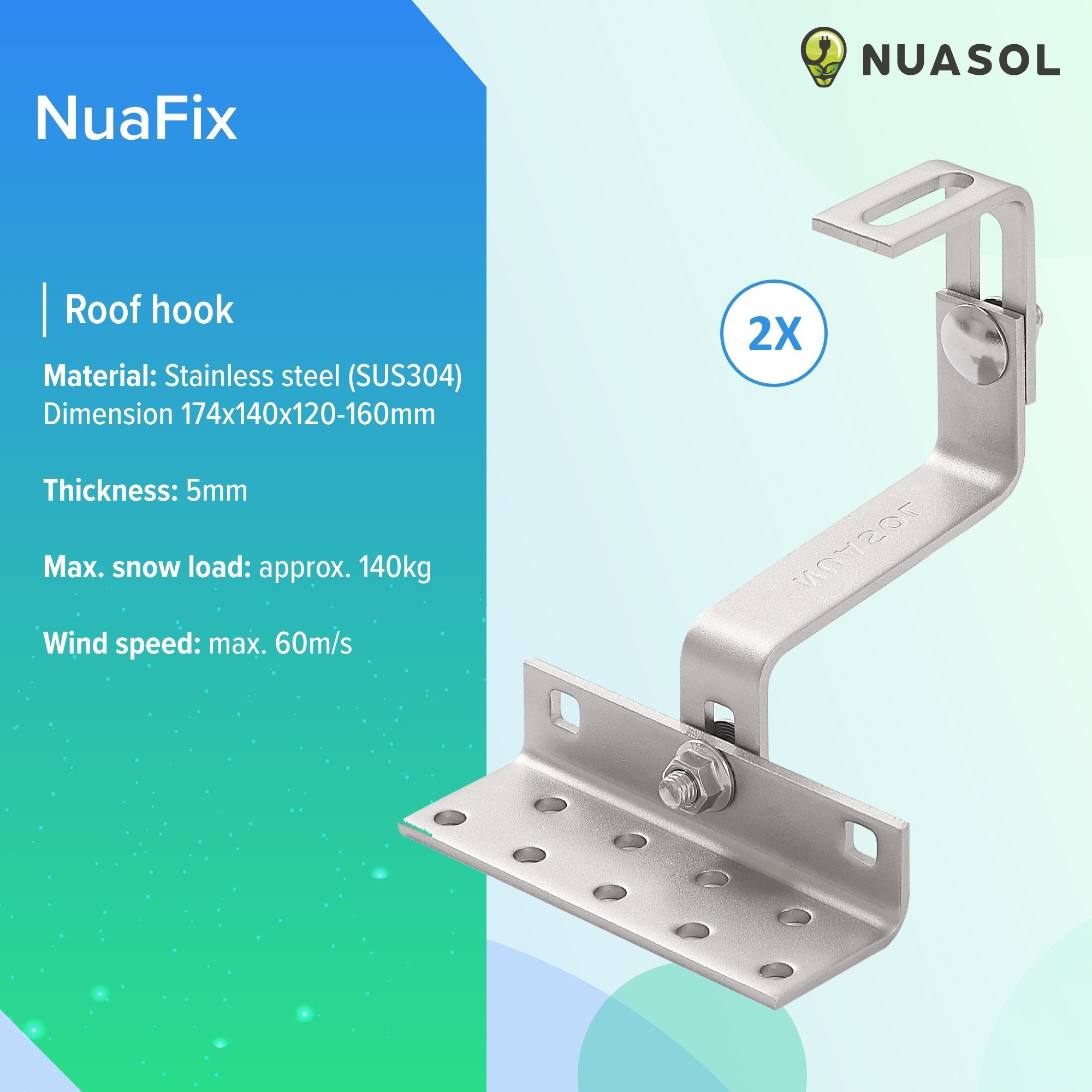

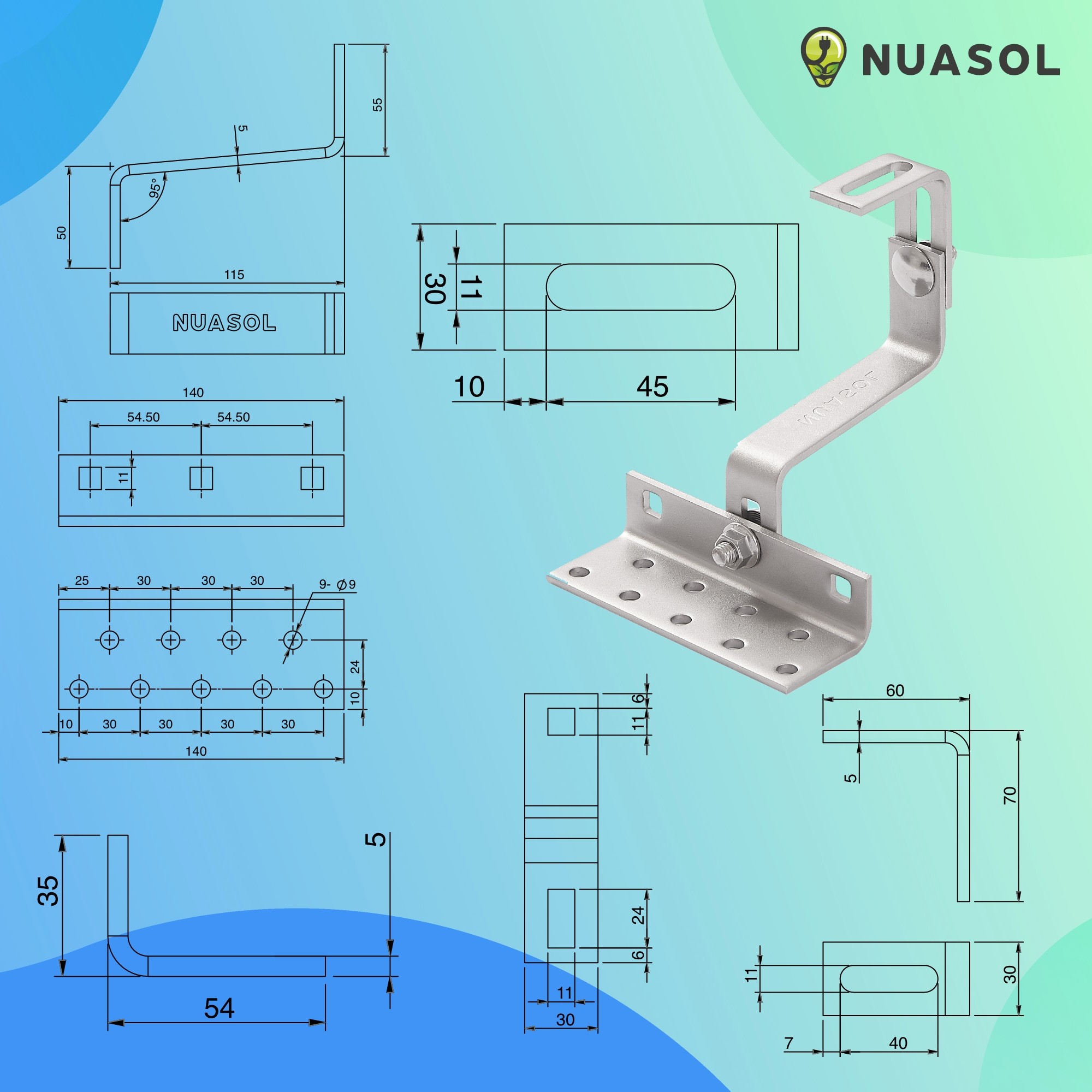

Ganci per tetto NuaFix in dettaglio
- Materiale: acciaio inox (SUS 304) | Gancio in acciaio piatto: 60 x 30 x 5 mm
- Lunghezza interna del gancio: 115 mm | Dimensioni della piastra di base: 140 x 54 x 5 mm
- Fori di montaggio: 9 x 9 mm sfalsati | Regolazione in altezza della piastra di base: 44-47 mm
- Regolazione in altezza del gancio piatto in acciaio: 60-92 mm | Misura dei fori: 45 x 11 mm
- Regolabile in altezza: 120-160 mm Dimensioni d'ingombro: 174 x 140 x 120-160 mm | Vite di fissaggio: M10x25 A2 in acciaio inox
Marchio
NuaSol
SKU
4252023114684
Peso
5.05 kgs
Dimensioni della piastra di base
140 x 54 x 5 mm

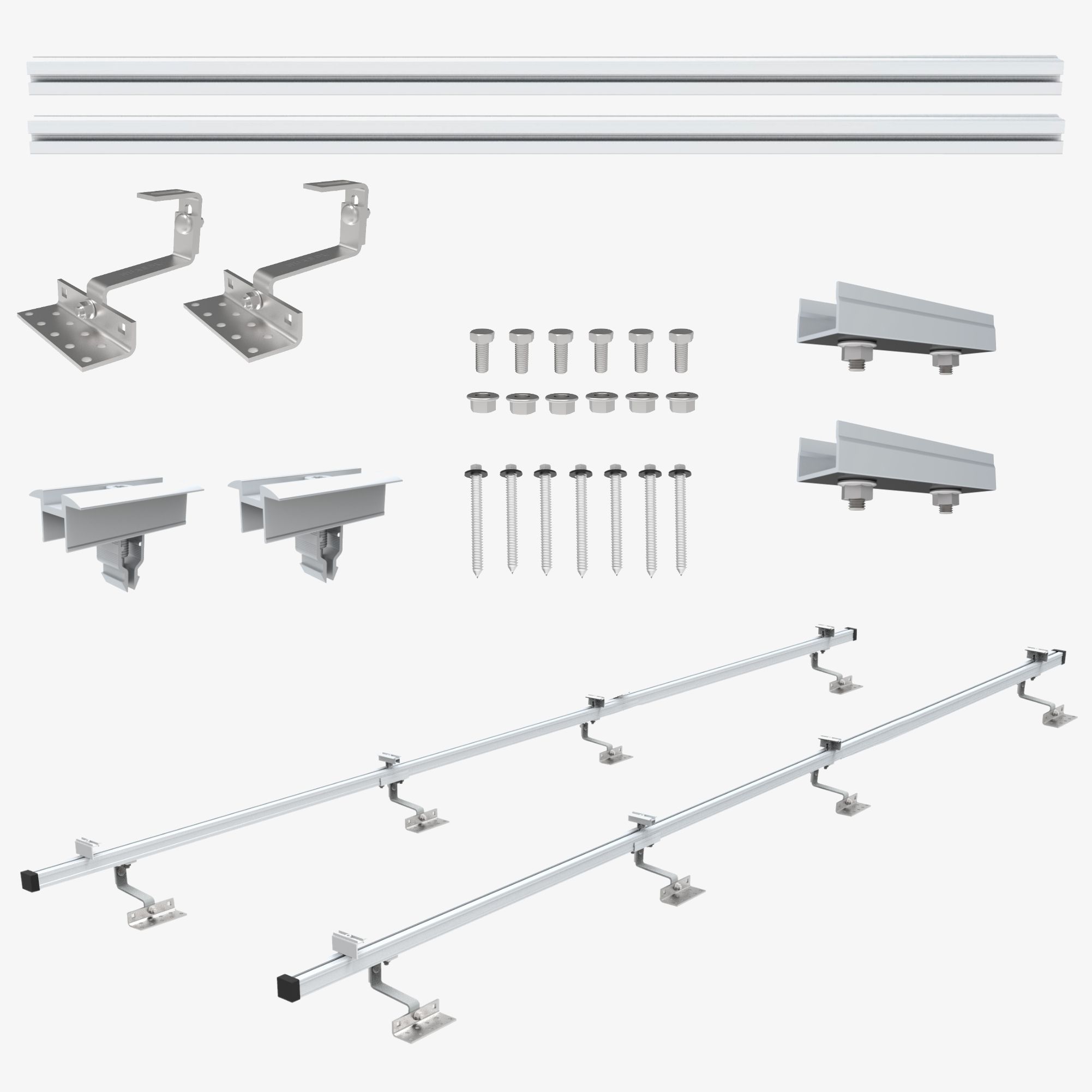

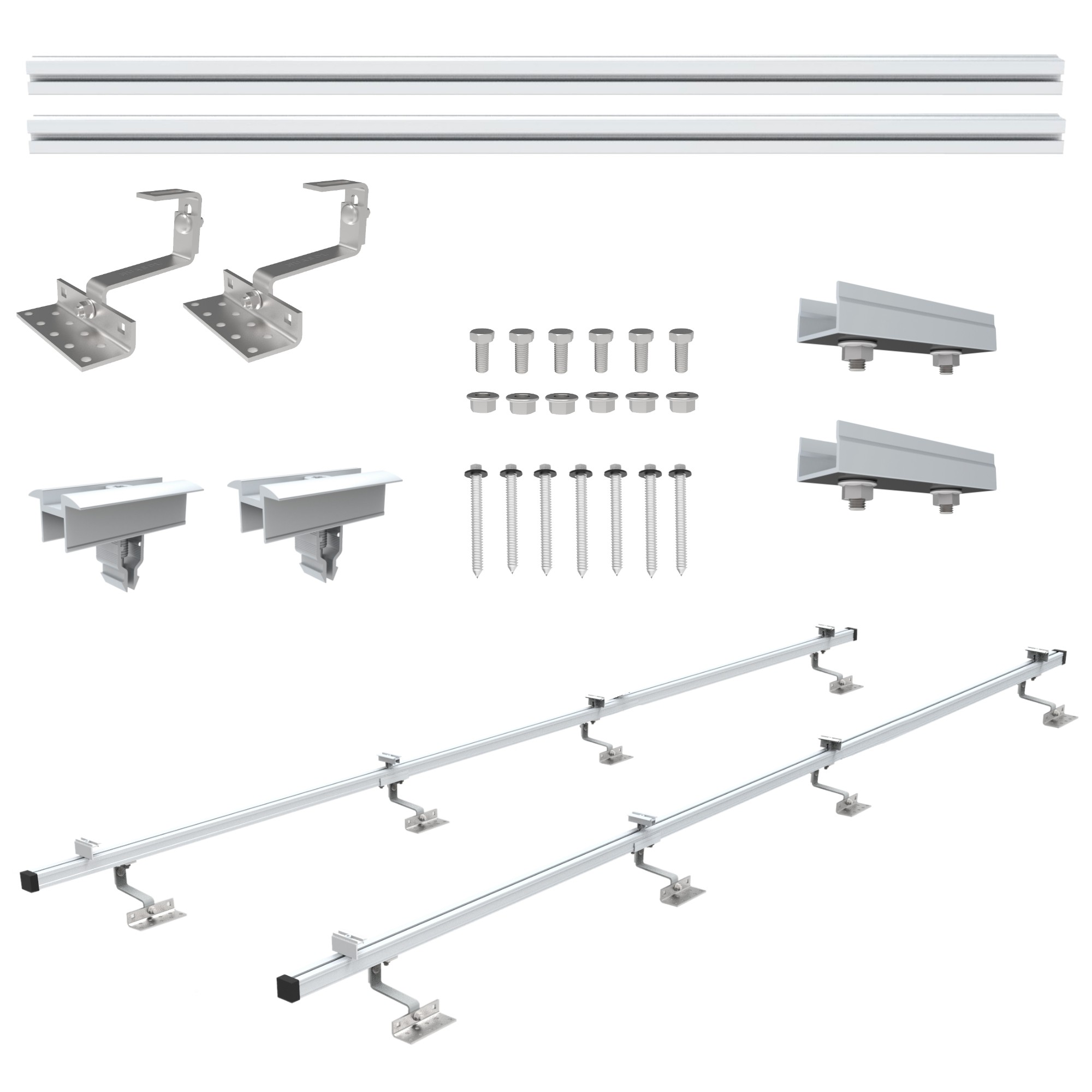

Ambito di consegna
- Guida di montaggio 1230 mm 2x
- Connettore per guida 40x40 2x
- Morsetto intermedio 2x
- Vite a testa esagonale 2x
- Dado a flangia 2x
- Gancio per tetto regolabile 2x (2x piede a L; 2x parte a Z; 2x giunto a L; 4x bullone a carrello M10x25; 4x dado flangiato M10)
- Viti per legno 6x
Fori di montaggio
9 x 9 mm sfalsati
Gancio in acciaio piatto
60 x 30 x 5 mm
Gancio in acciaio piatto regolabile in altezza
60-92 mm
Piastra di base regolabile in altezza
44-47 mm
Designazione del modello
NS-HE-ZDME1
Numero di pacchetti
1
Substrati adatti
Tetto in tegole
Dimensioni profilo in alluminio
1230 x 40 x 40 mm
Dimensioni profilo morsetto terminale
nessuno
Dimensioni profilo morsetto centrale
70 x 39,4 x 22,4 mm
Dimensioni profilo connettore
120 x 45,5 x 25 mm
Dimensioni profilo tappo terminale
nessuno
Famiglia di prodotti
Roof Mounting Kit
