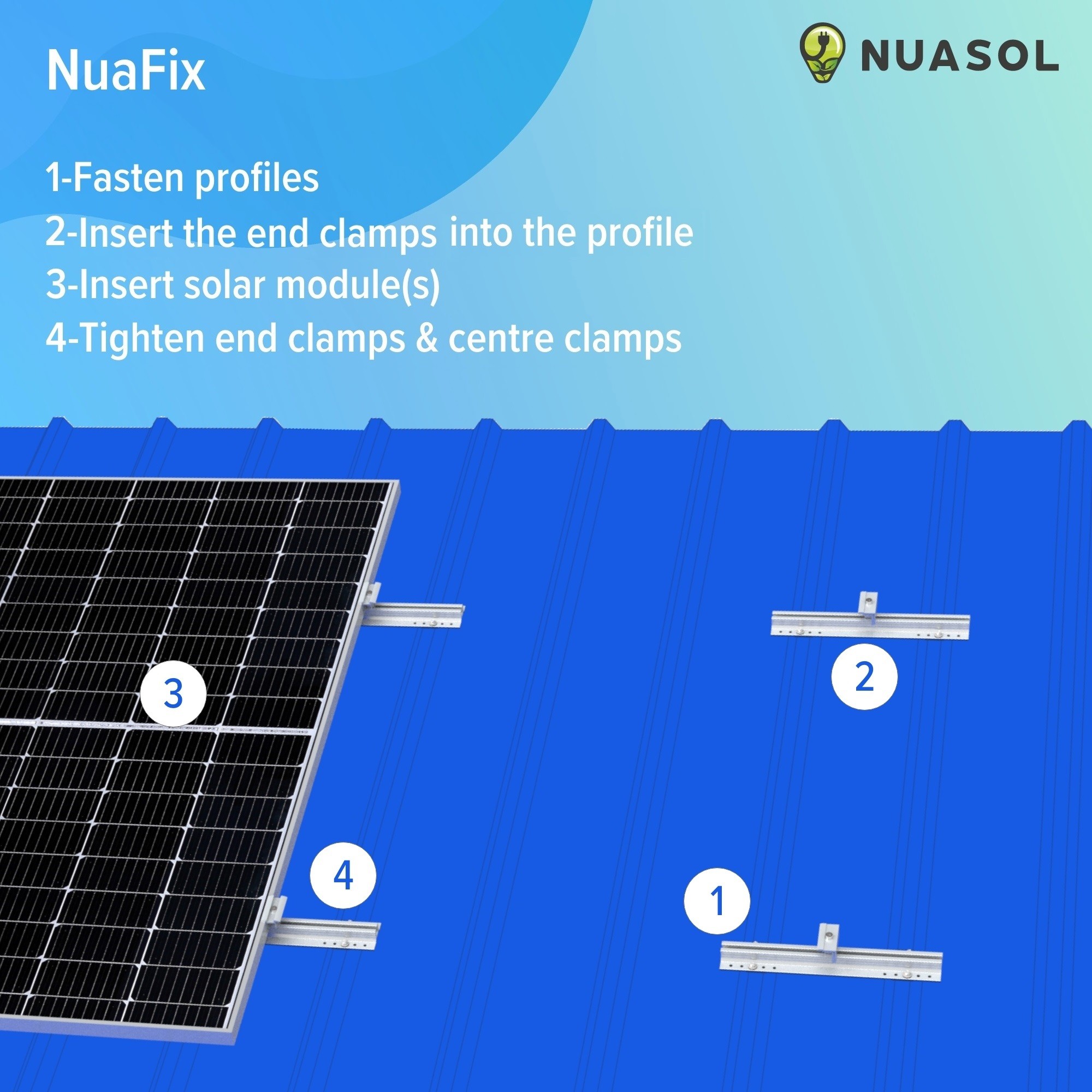

La preparazione
1: Applicare i profili corti
2: fissare i morsetti centrali alle estremità del profilo
3: Applicare i moduli solari
4: Serrare i morsetti terminali
Tutto incluso!
Questo set completo di montaggio su tetto in lamiera grecata per moduli solari contiene tutti i componenti necessari per il montaggio di un modulo solare su un tetto in lamiera.
Installazione semplice
1: Preparare i profili
2: Fissare i moduli solari
3: Serrare i morsetti centrali
Adatto per moduli solari con altezza di 30 e 35 mm!

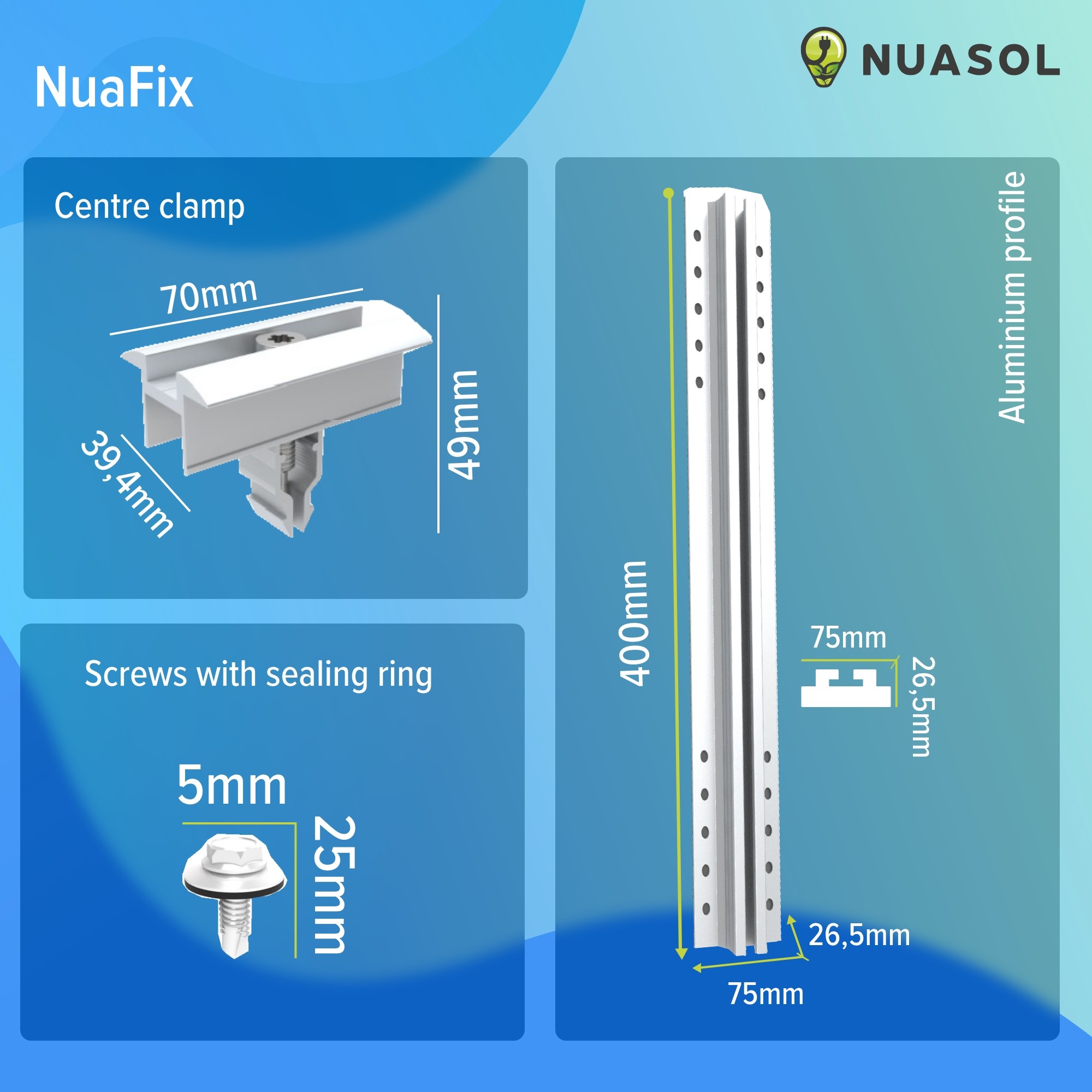

Dettagli
- Dimensioni del profilo: 400 x 75 x 26,5 mm
- Dimensioni del morsetto centrale: 70 x 39,4 x 49 mm
- Dimensioni viti: 5,5 x 25

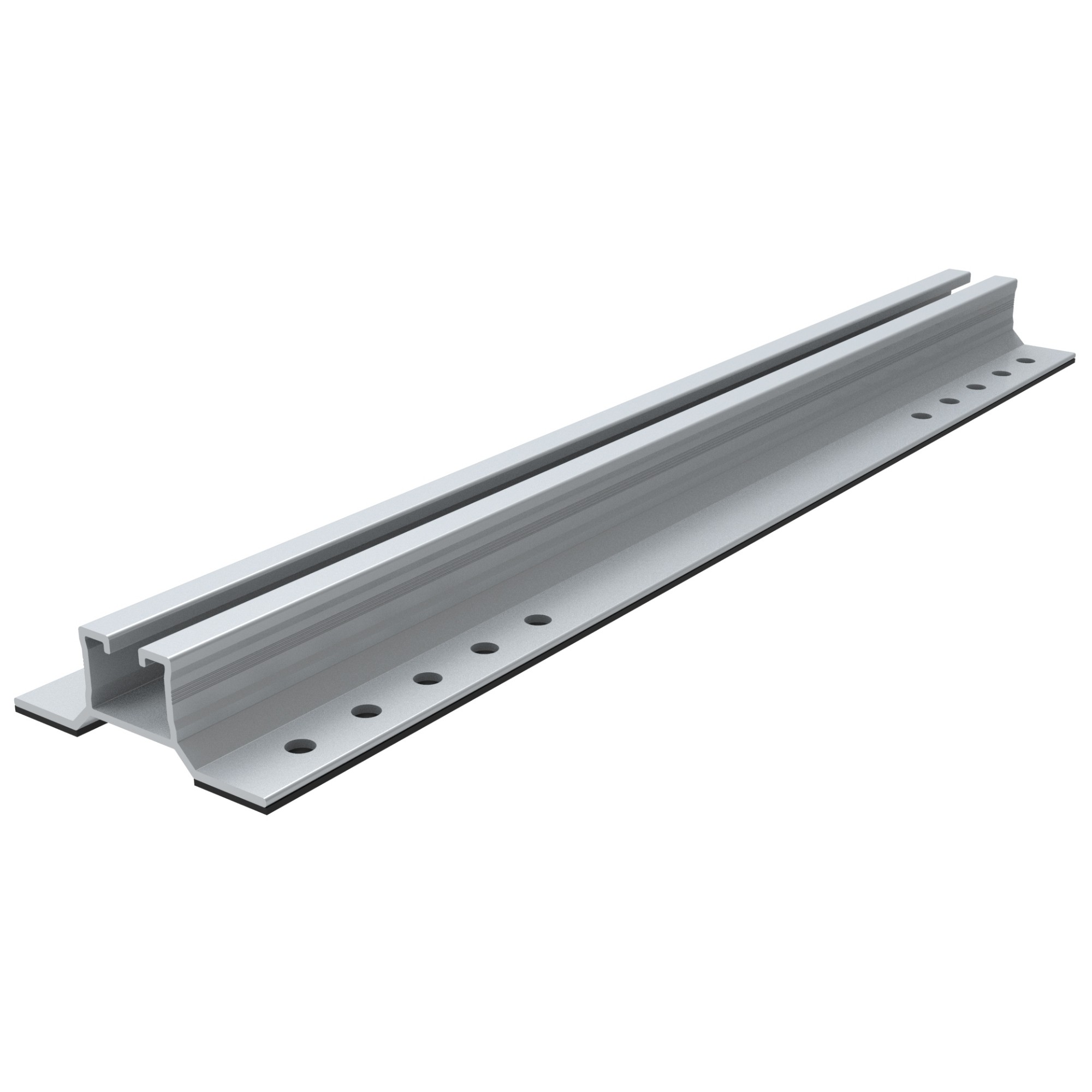

Profilo in alluminio
Il profilo in alluminio AL6005-T5 di alta qualità convince per la sua resistenza agli agenti atmosferici e offre spazio per diversi tipi di pannelli solari. Sotto il profilo si trovano i sottostrati EDPM.

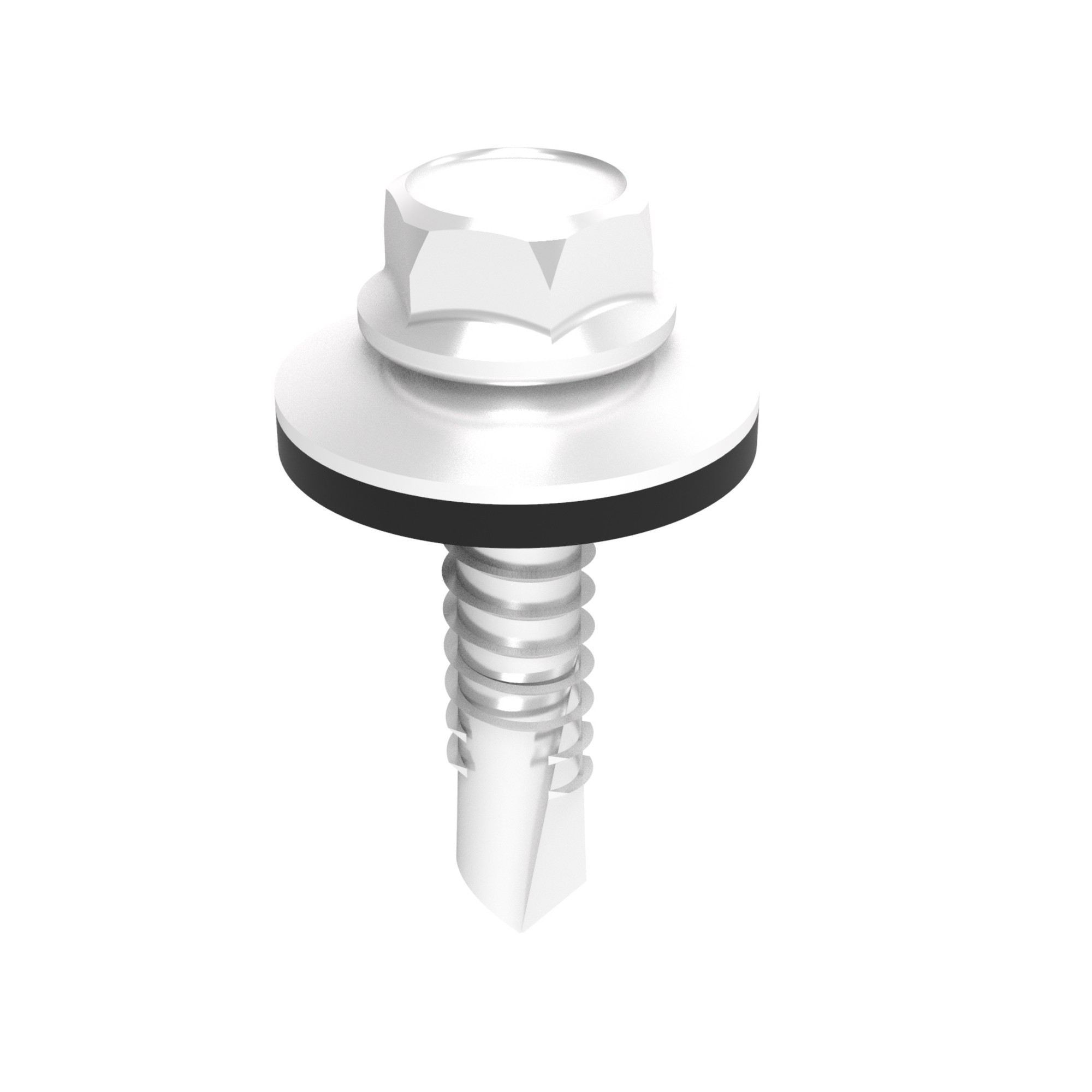

Set di viti
È sufficiente fissare i profili in alluminio al tetto in lamiera grecata utilizzando le 8 viti per legno in acciaio inox. Le viti sono dotate di una guarnizione EDPM sotto la testa per evitare che l'acqua penetri nel tetto in lamiera.

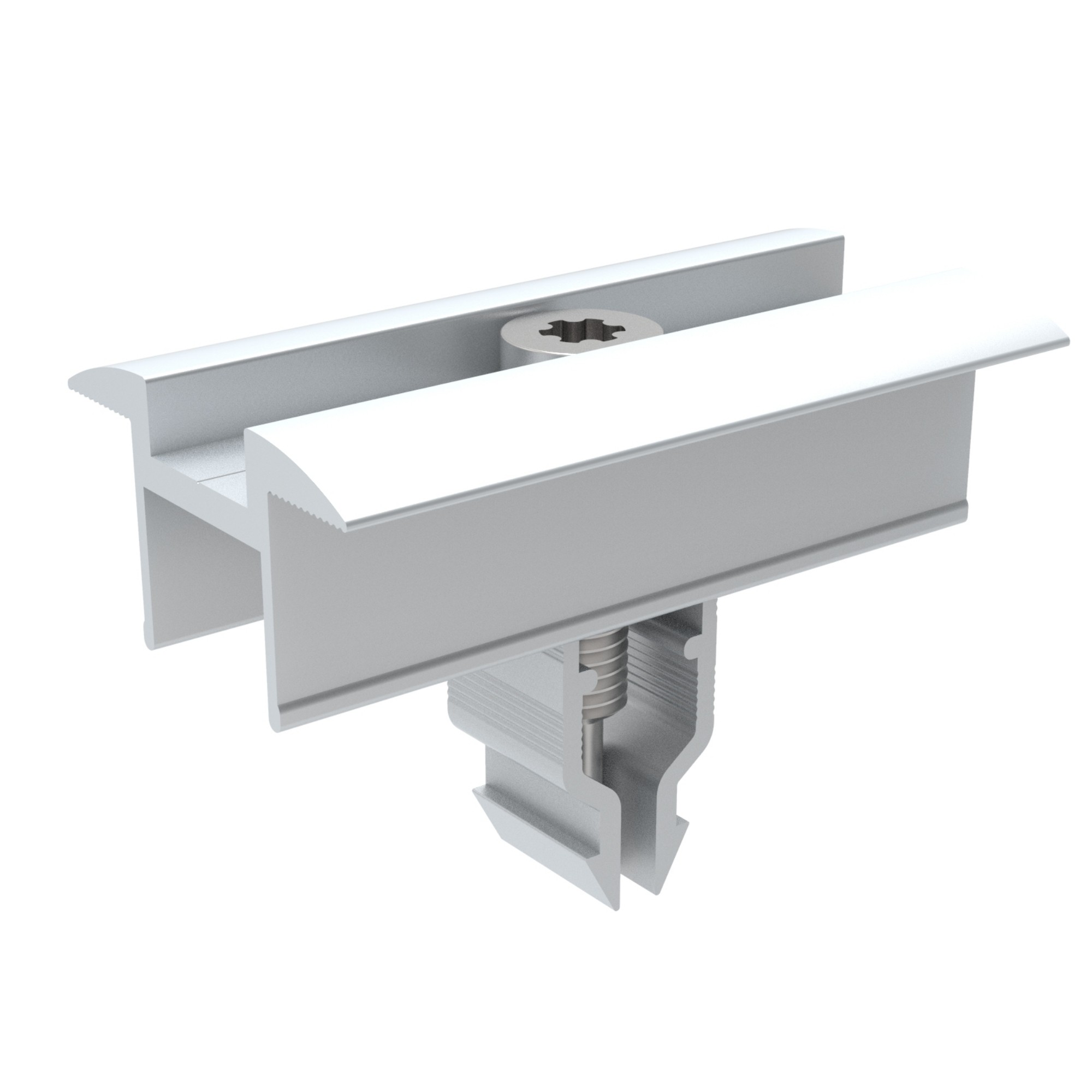

Morsetto centrale
Il morsetto centrale è la controparte del morsetto terminale e consente di fissare due moduli solari a un profilo di alluminio per risparmiare spazio.

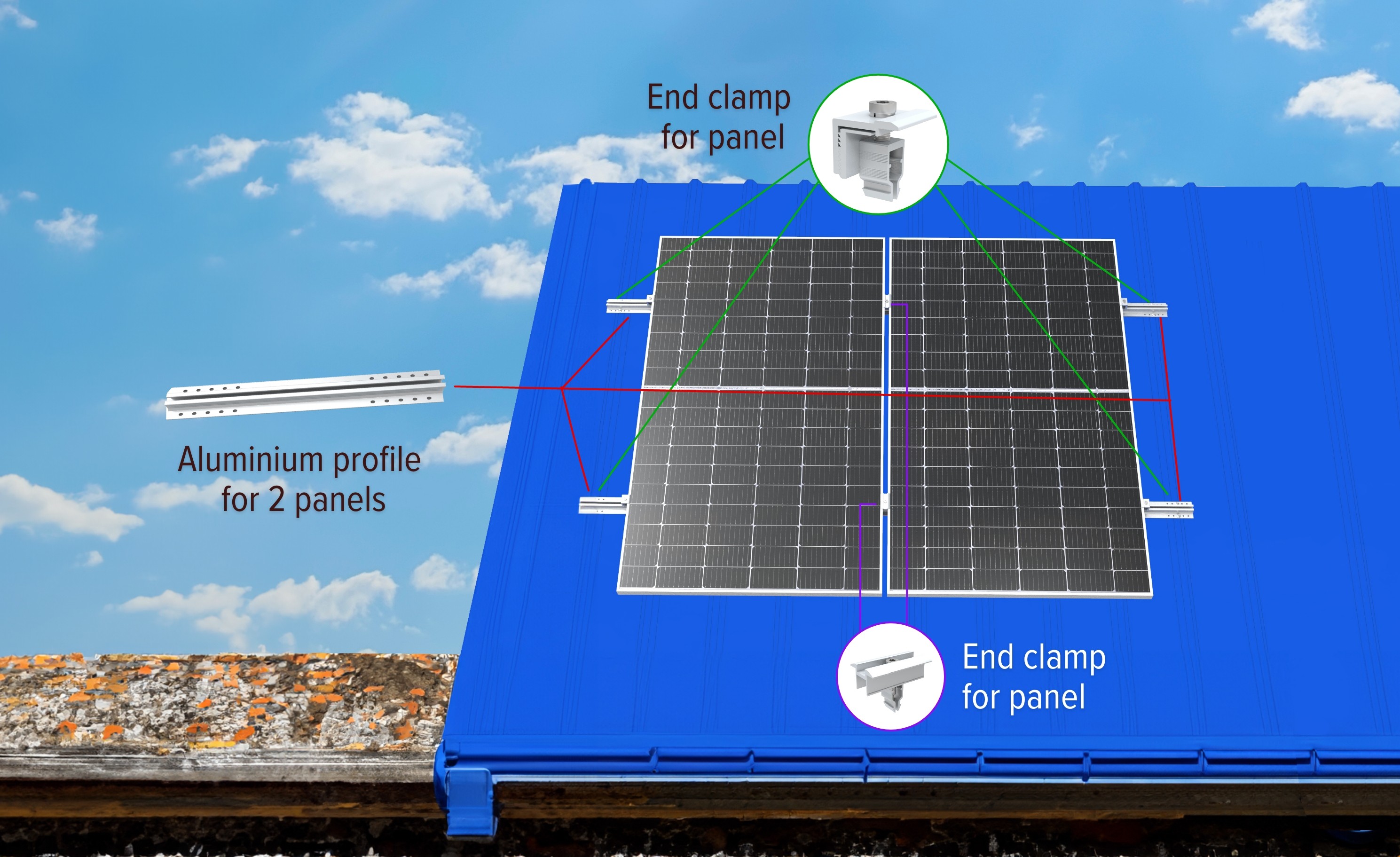

Compatibile con il set di montaggio su tetto trapezoidale
Con questo set di estensione, potete aggiungere altri moduli solari al vostro impianto fotovoltaico con poco sforzo e in pochi semplici passi.
Marchio
NuaSol
SKU
4252023116206
Peso
0.85 kgs

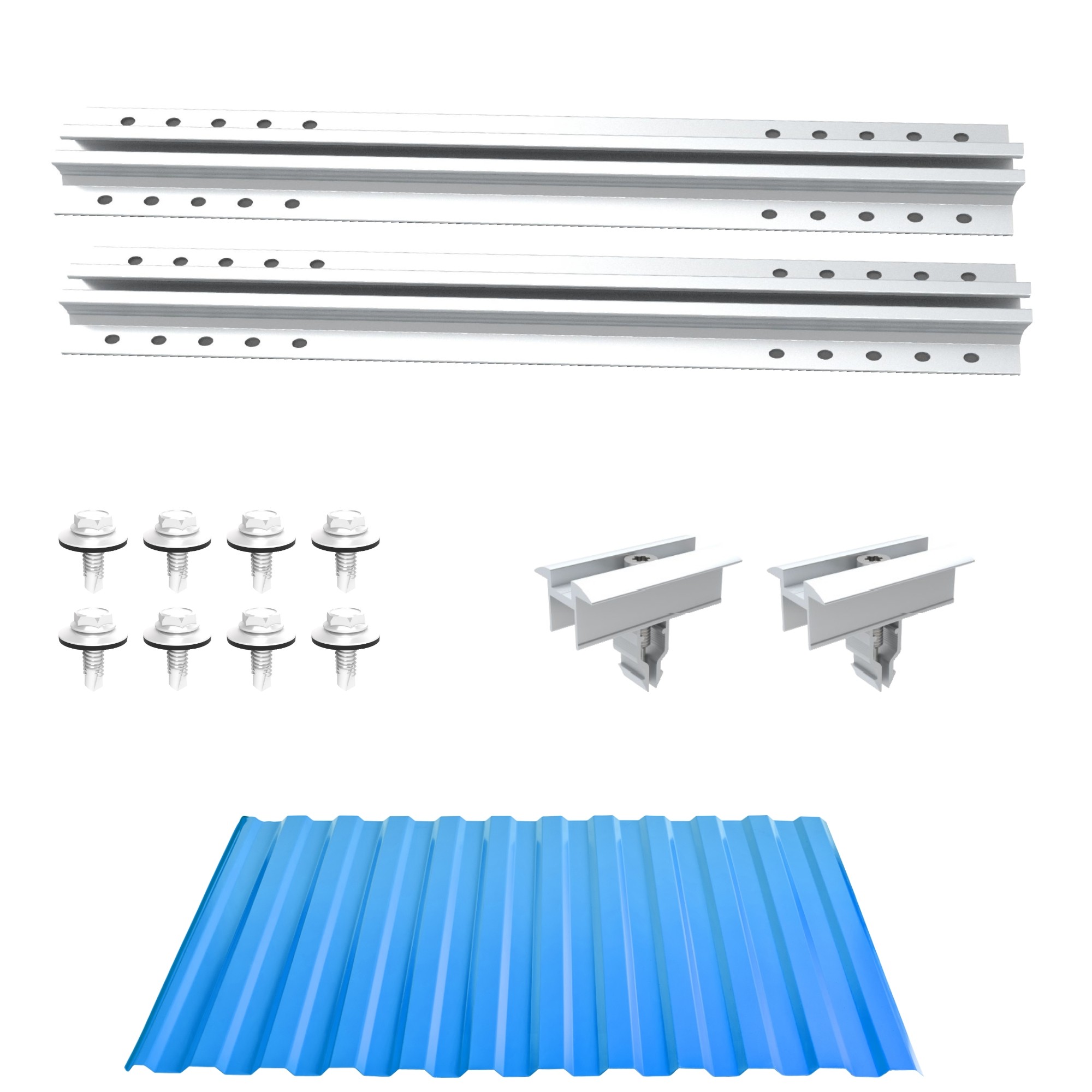

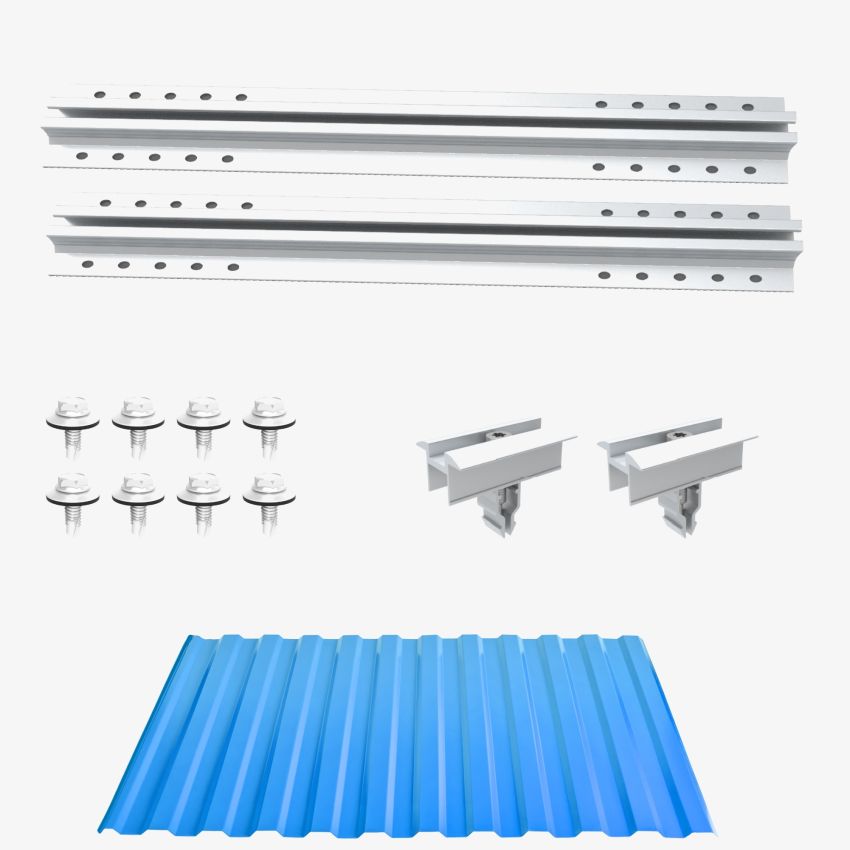

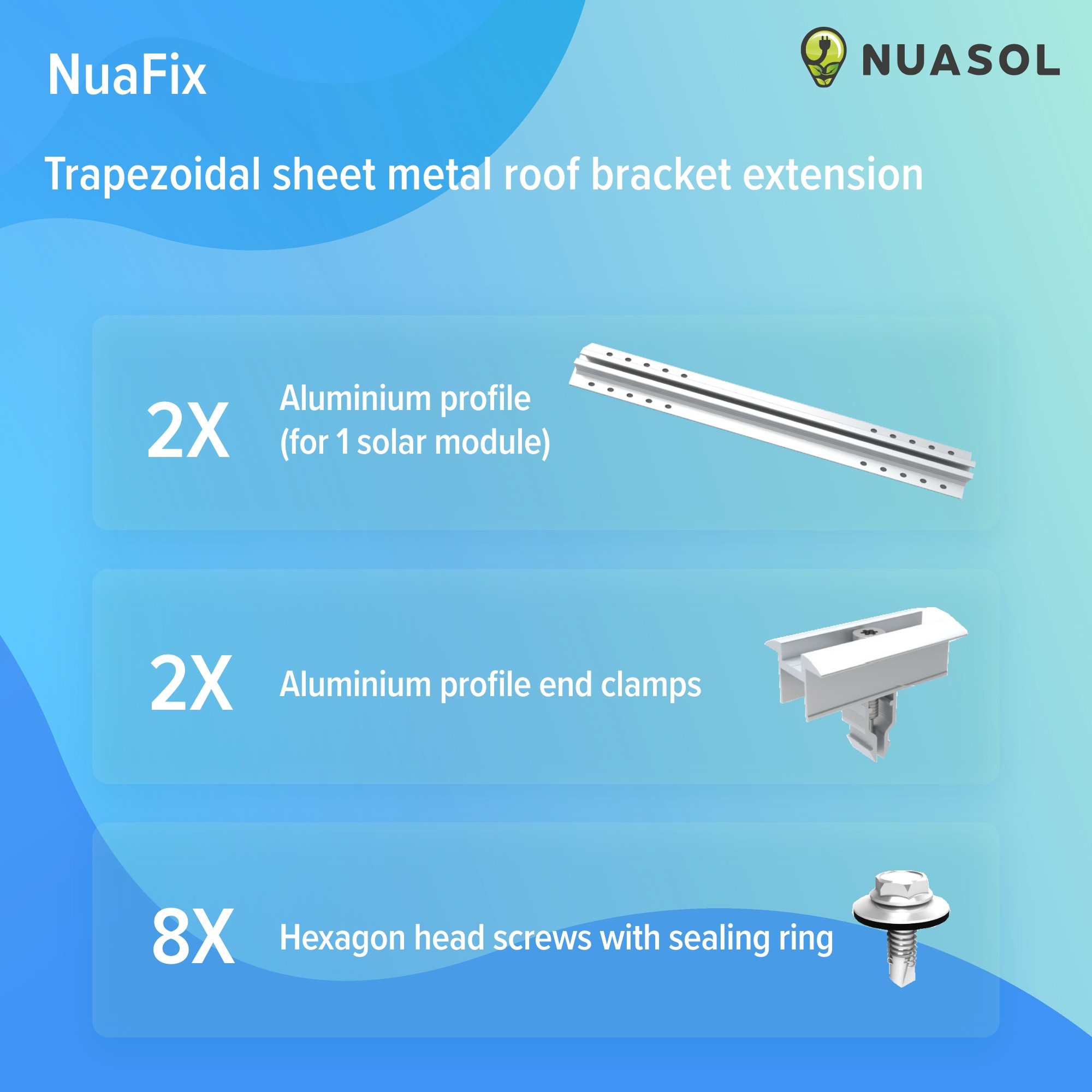

Ambito di consegna
- 2 guide di montaggio (400 mm)
- 2 morsetti centrali
- 8 viti per legno
Designazione del modello
NS-HE-TDME401
Numero di pacchetti
1
Substrati adatti
Tetto in lamiera grecata
Dimensioni profilo in alluminio
400 x 75 x 26,5 mm
Dimensioni profilo morsetto centrale
70 x 39,4 x 49 mm
Famiglia di prodotti
Roof Mounting Kit
