NuaSol - Staffa per balcone angolare per 1 moduli solari
59,90 €
*22% IVA inclusa, consegna gratuita
Tempi di consegna 5-7 giorni lavorativi
IN MAGAZZINO
SKU
4252023111959

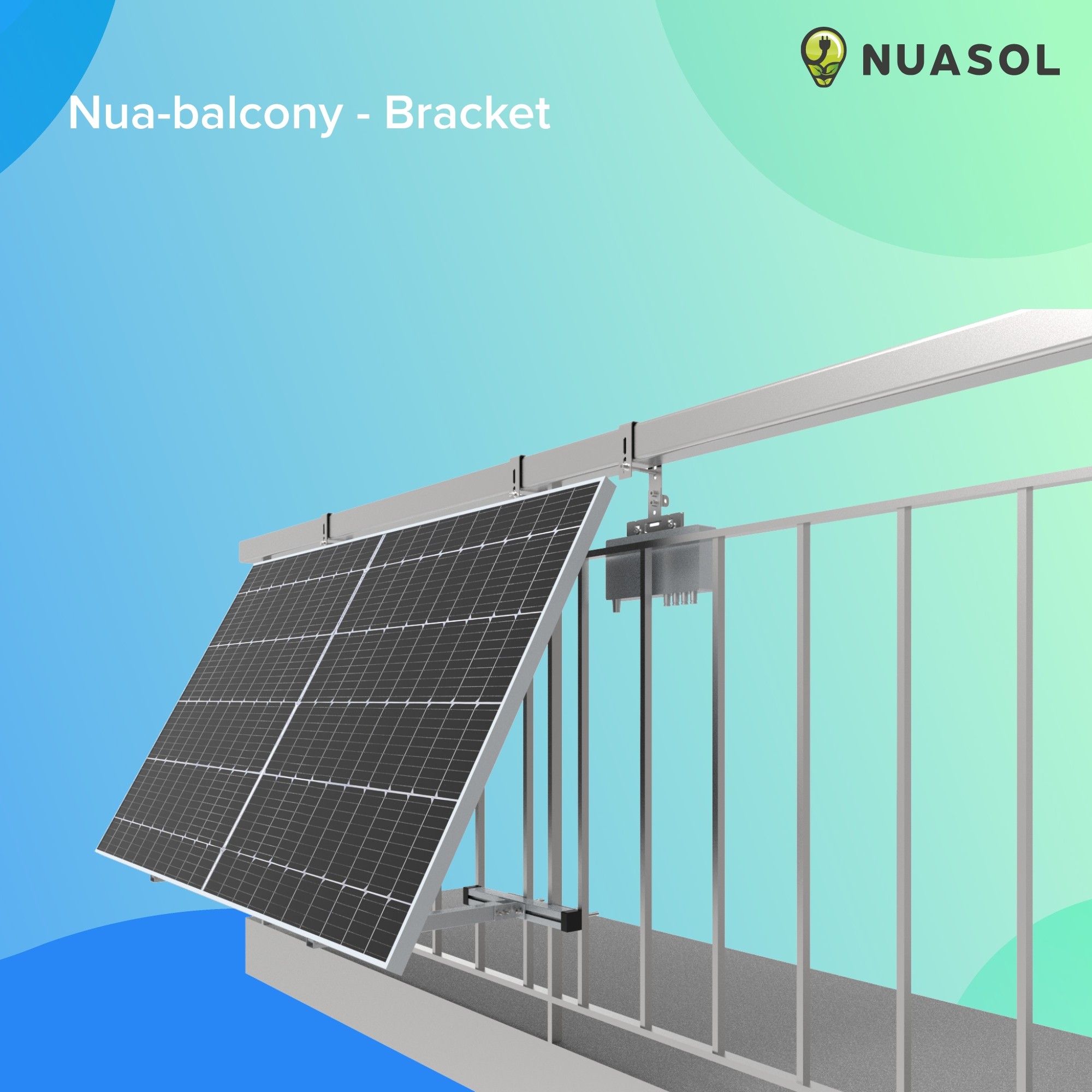

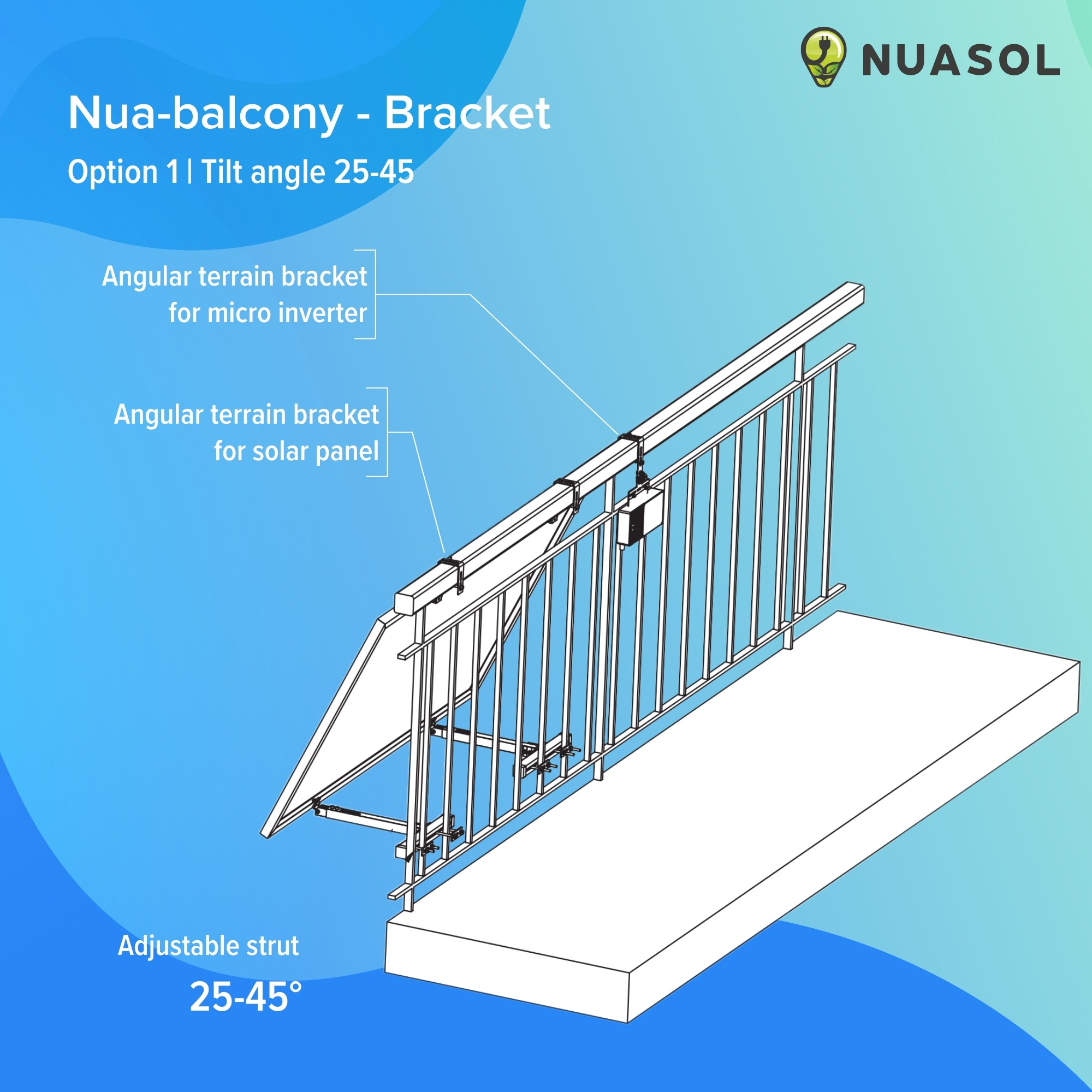

Staffa per ringhiera opzione 1 - 25-45
Con le staffe regolabili, è possibile fissare i pannelli solari alla ringhiera e scegliere un angolo di inclinazione di 25-45° per un allineamento perfetto.

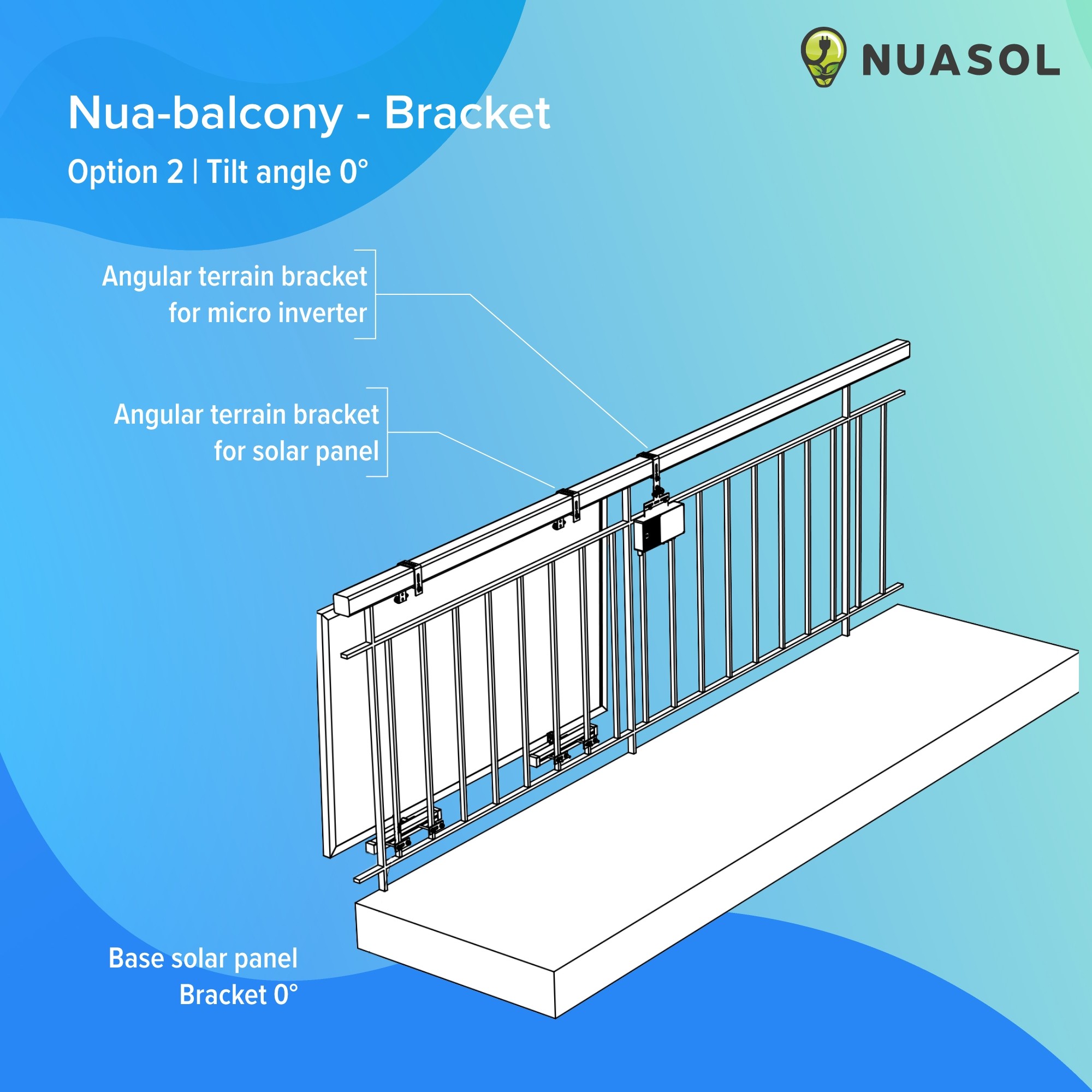

Staffa per terreno opzione 2 - 0°

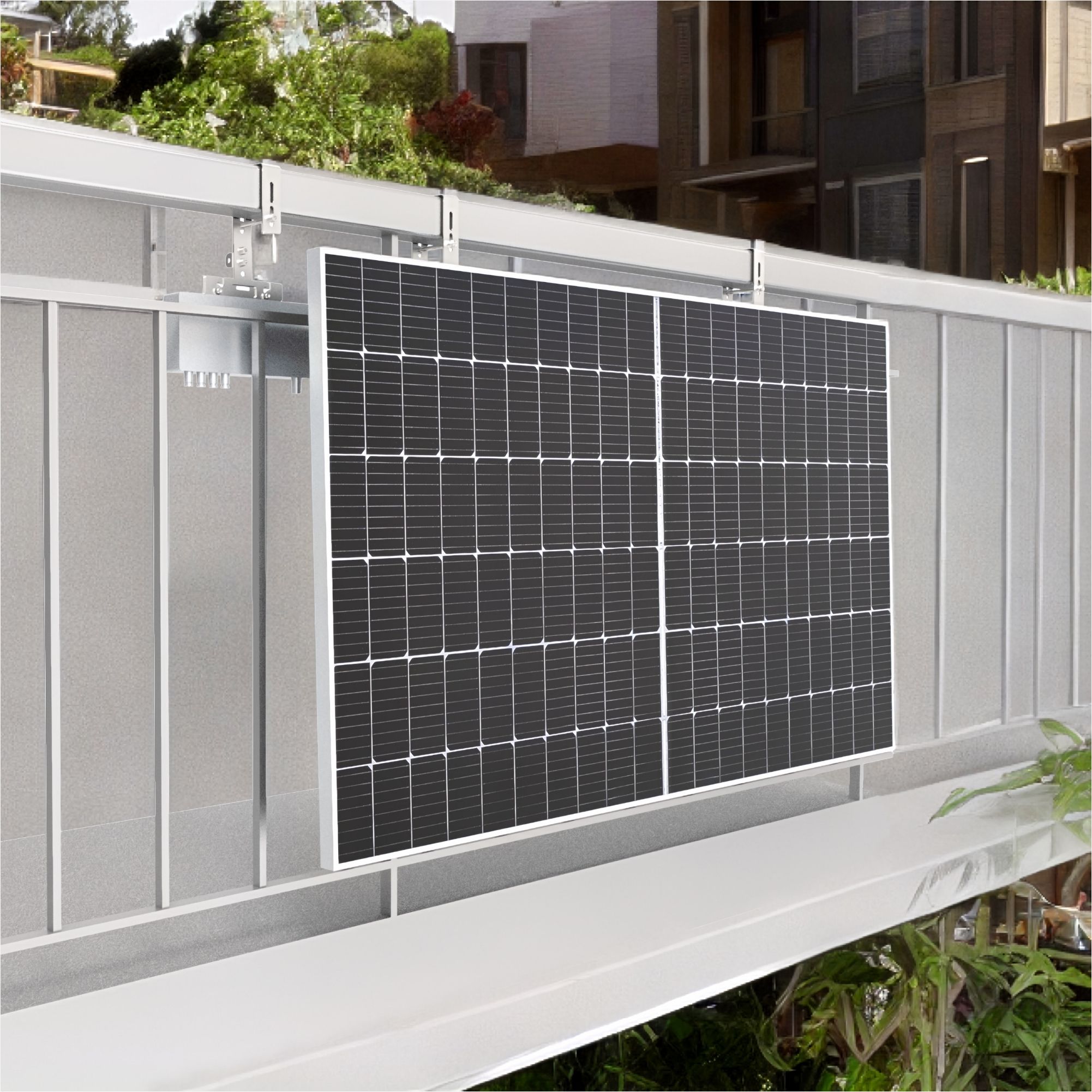

Con la staffa per terreno, potete fissare facilmente un pannello solare e l'inverter alla ringhiera del vostro balcone. Con la staffa di base, è possibile montare i pannelli parallelamente alla ringhiera con un angolo di inclinazione di 0°.

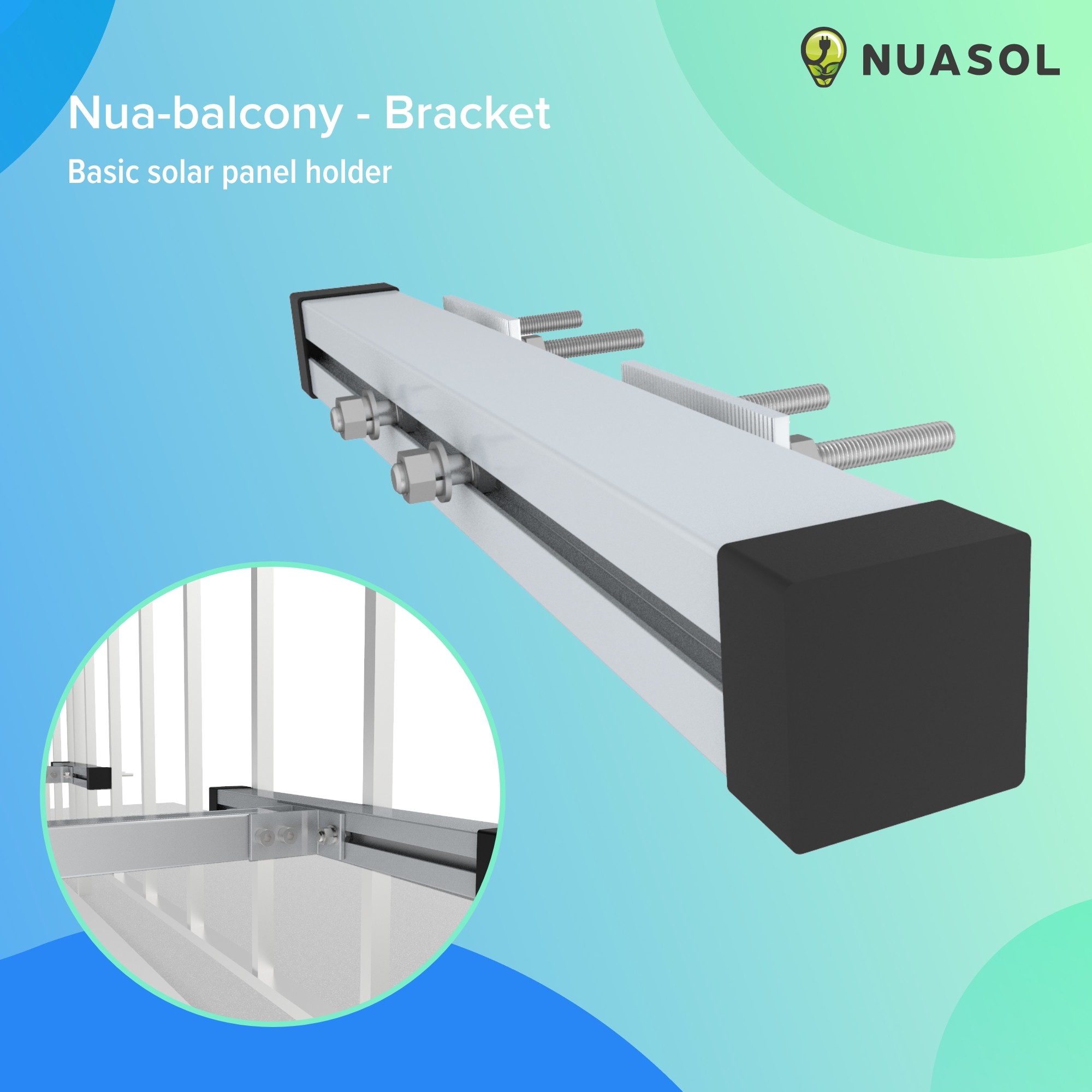

Guida di montaggio
Dimensioni della guida: 35 x 35 x 400 mm
Materiale della guida: alluminio AL6005-T5
Materiale del tappo terminale: EPDM
Spessore: 1,3 mm
Dimensioni della piastra di adattamento: 90 x 30 x 5 mm

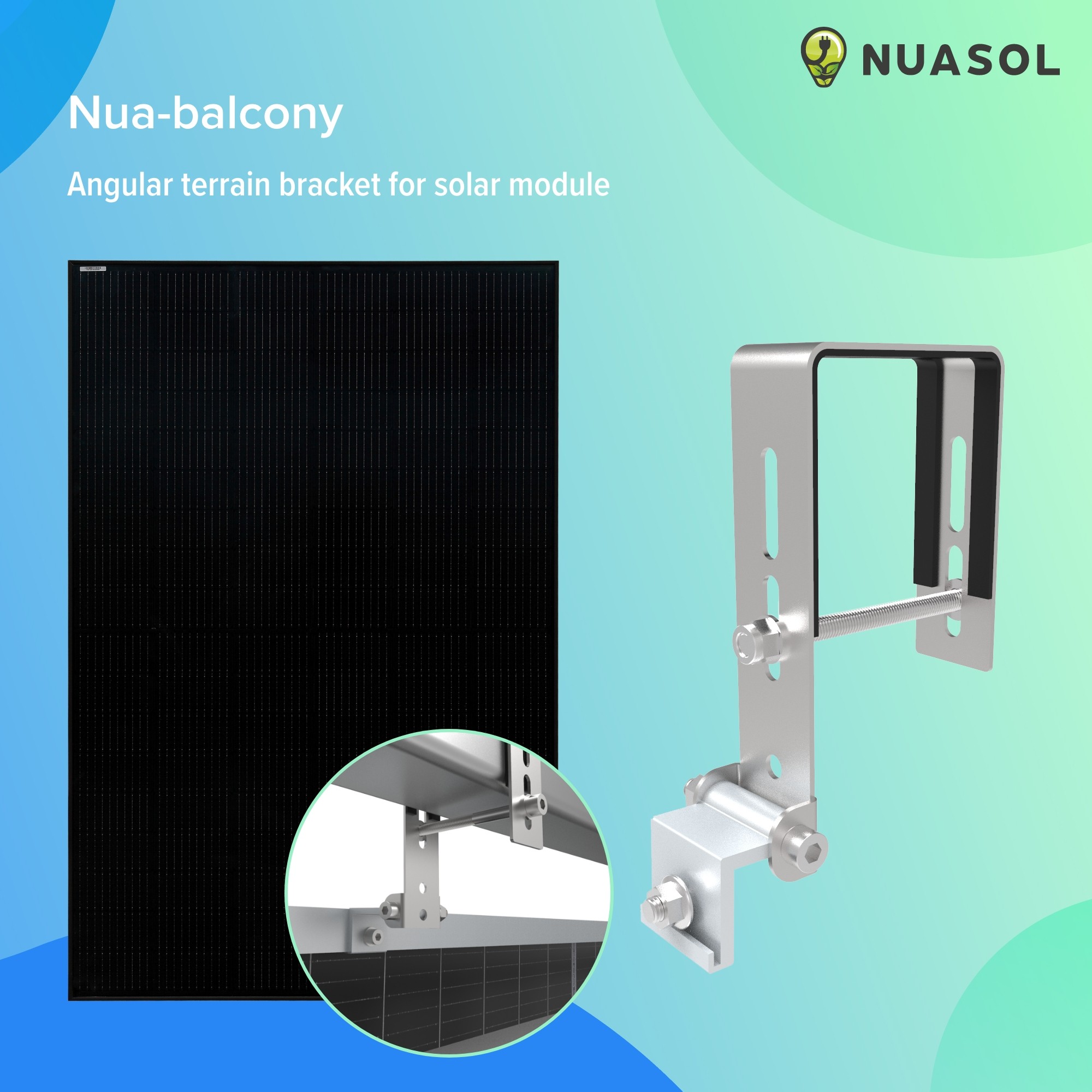

Gancio per pannello solare
Dimensioni del gancio, senza connettore: 106x44x166mm
Diametro massimo della ringhiera: 80x80 mm
Adatto al tipo di ringhiera: ringhiera rotonda
Materiale del gancio: acciaio inox 304
Spessore del materiale: 2 mm
Materiale della base: EPDM

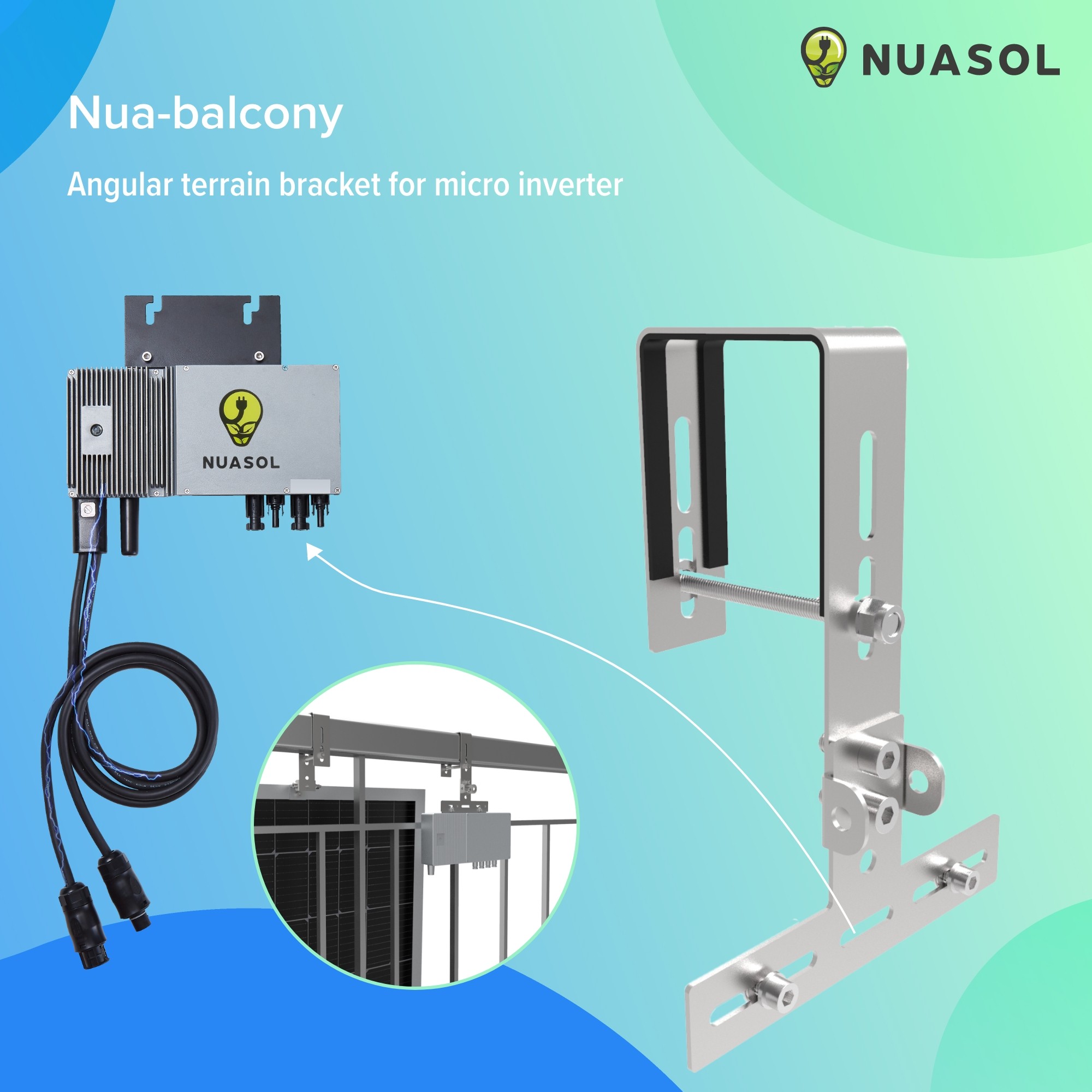

Gancio per micro inverter
Dimensioni del gancio: 106x170x216 mm
Diametro massimo della ringhiera: 80x80 mm
Adatto al tipo di ringhiera: ringhiera rotonda
Materiale del gancio: acciaio inox 304
Dimensione della piastra a T: 170x90x2mm

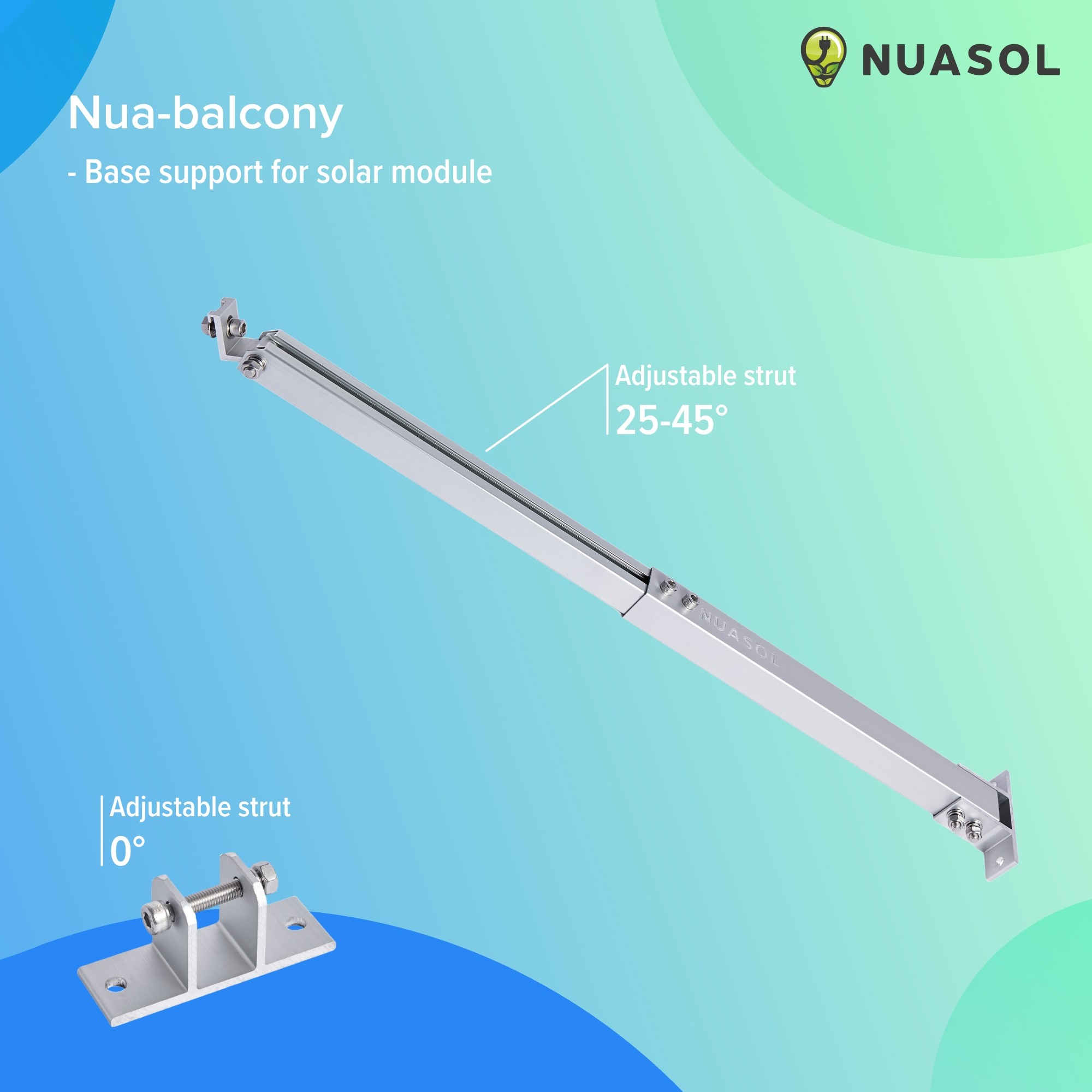

Gancio per l'inclinazione del pannello solare
Puntone regolabile da 25 a 45°
Dimensioni (montante lungo): 35 x 35 x 380 mm
Lunghezza regolabile: 380-670 mm
Dimensioni incl. base e connettore: 105 x 35 x 479 mm
Materiale: alluminio AL6005-T5
Spessore: 1,5 mm
Dimensioni del connettore a L: 40,6 x 42,75 x 27,2 mm
Dimensioni della base lunga: 105 x 60 x 35 mm
Larghezza massima del modulo Larghezza modulo: universale
Angolo regolabile: 25-45
Base a 0°
Dimensioni - staffa: 105 x 40 x 35 mm
Materiale: alluminio AL6005-T5
Spessore: 4 mm
Caratteristiche principali
- Design a scatto per il montaggio dei moduli solari, stabile
- Montaggio a 25-45 gradi e 0 gradi
- Elevata flessibilità: l'angolo può essere regolato liberamente grazie ai tubi telescopici
- Elevata capacità di carico e forte stabilità
- Alta efficienza: ideale per il montaggio angolare dei pannelli solari sulle ringhiere dei balconi
- Compatibilità: il nostro supporto fotovoltaico è adatto a moduli solari di tutte le dimensioni
- Facile da installare e montare:
- Installazione rapida grazie agli elementi di fissaggio in acciaio inossidabile e al posizionamento preciso dei fori
- Sicurezza testata da TÜV Süd, numero di certificato: Z2 076828 0068 Rev. 00
SKU
4252023111959
Peso
2,577.00 kgs
Colore
Argento
Lunghezza regolabile
380-670 mm

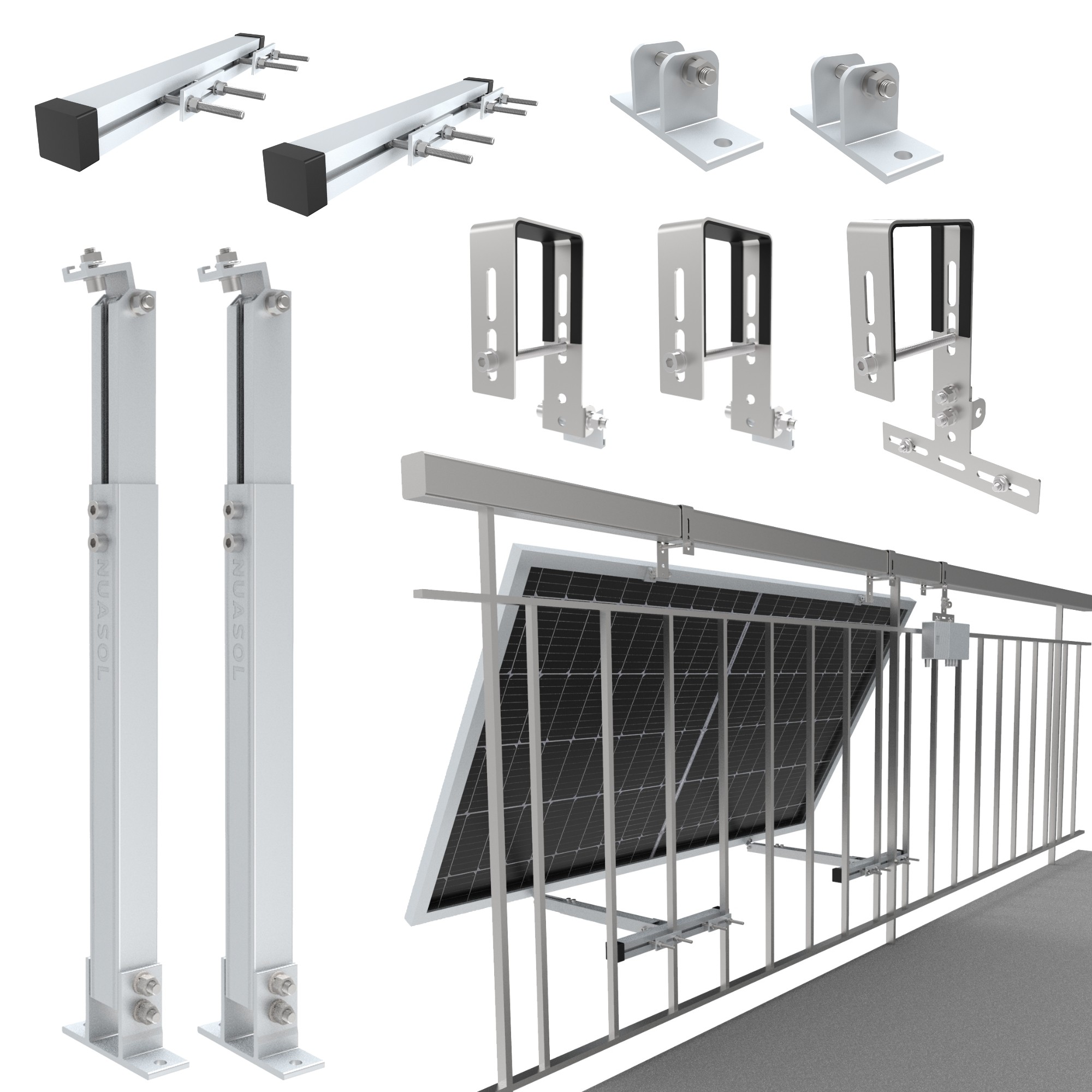

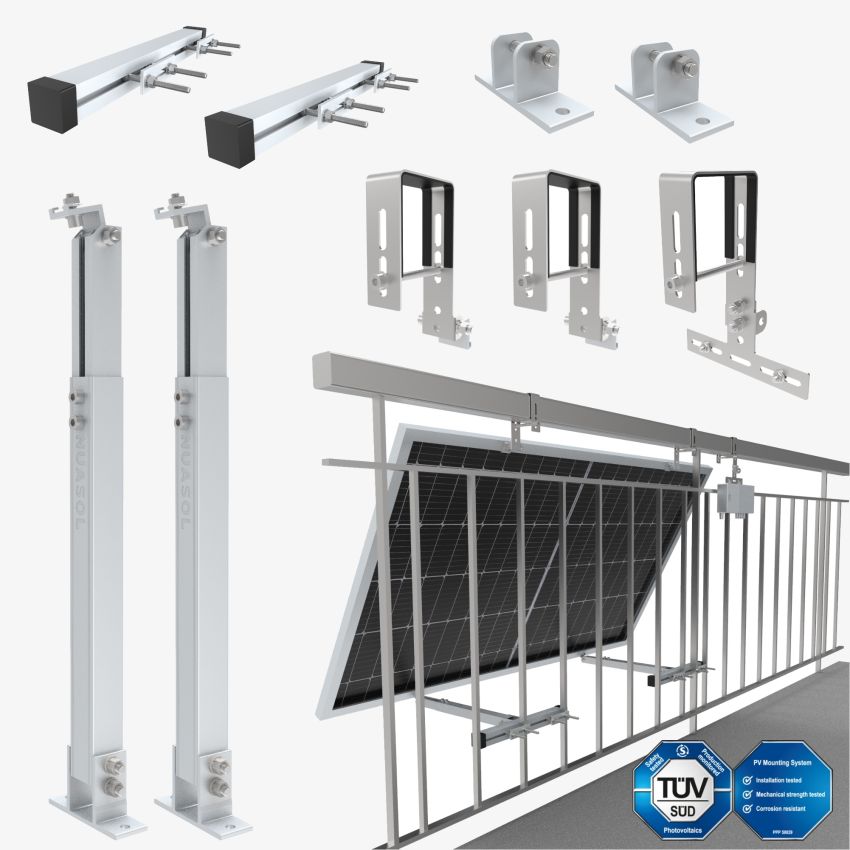

Ambito di consegna
- 1 gancio per micro inverter
- 2x elementi di base a 0°
- 2x supporto lungo regolabile
- 2x guida di montaggio
- 2x gancio per pannello solare
Max. Larghezza del modulo
Universal
Dimensioni massime della ringhiera
80x80 mm
Dimensioni guida di montaggio
35 x 35 x 400 mm
Tipo di ringhiera abbinata
angolare
Materiale Spessore Gancio
2mm
Dimensioni comprensive di base e connettore
105 x 35 x 479 mm
Dimensioni del connettore a L
40,6 x 42,75 x 27,2 mm
Dimensioni montante regolabile
35 x 35 x 380 mm
Dimensioni gancio per pannello solare
106x44x166mm
Dimensioni piastra di adattamento
90 x 30 x 5 mm
Dimensioni - staffa a 0°
105 x 40 x 35 mm
Dimensioni della base lunga
105 x 60 x 35 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Regolazione dell'angolo
0° & 25-45°
Marchio
NuaSol
Materiale gancio
Acciaio inox 304
Designazione del modello
NS-HE-EBKM-E
Numero di pacchetti
1
Famiglia di prodotti
Balcony bracket
